杨端伟

北海诚德金属压延有限公司

摘  要  本文针对目前碳钢及不锈钢行业干式除尘不利特点，提出了一种新的除尘技术----湿式除尘技术，介绍了该方案的技术特点和工作原理，并对实施的可行性、经济性及应用行业进行分析。

关键词  洗涤塔   过滤池  压滤机  循环泵

技术背景：

目前，除尘公知方法是：袋式脉冲除尘、重力除尘等干式方法除尘。袋式脉冲除尘应用范围很受限，不利作业环境改善，对微细尘埃不能彻底过滤掉，布袋使用寿命短，更换布袋劳动强度大，且对作业人员身心健康有伤害。重力除尘应用更受限制，它需要尘埃一定达到粒度和重量，不然重力除尘没有作用，同时随尘埃颗粒的下降，其附着在尘埃颗粒上的微细尘埃会飘逸到周边环境中。对微细尘埃无法达到除尘效果。

为此，提设想提出了一种新式除尘技术---湿式除尘技术。采用湿式除尘技术可将重力除尘技术和布袋除尘技术巧妙的结合，借用水效能实现洁净除尘。有效的改善上述两种除尘的缺点，同时还可推广更大领域。

1  湿式除尘技术设计方案

（1）  技术思路

众所周知,除尘原理是将含有一定粉尘浓度的空气，采用物理方法将粉尘颗粒从空气或其他气体中分离出来的方法，袋式脉冲除尘和重力除尘均是这一原理的具体应用，当空气中含有水份时，布袋除尘的过滤网就会被严重堵塞，系统将不工作就必须更换布袋，采用重力除尘方法，粉尘遇水虽不受影响，但含水粉尘会结块粘附于除尘器容器内壁，时间一长将会堵塞粉尘出口。鉴于金属粉尘遇水存积下落的特性，结合不锈钢行业含酸废水处理工艺中的压滤机原理，蒙发了本技术开发设想思路，提出了本设计方案----湿式除尘技术开发。

（2）基本内容

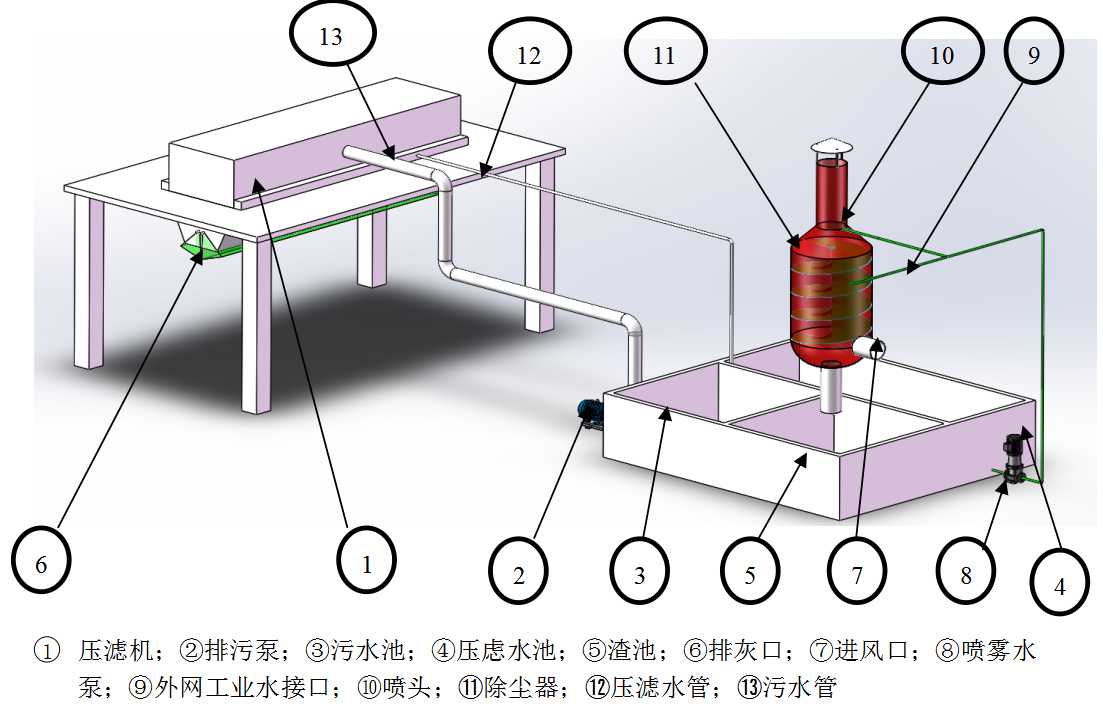

2.1 系统设备组成

（1）旋风水帘、水雾洗涤除尘塔

（2）一级粉尘沉淀过滤池

（3）二级粉尘沉淀过滤池

（4）污水输送泵组

（5）粉尘压榨过滤分离机

2.2  各部分设备功能

（1）旋风水帘、水雾洗涤除尘塔

作用：将除尘风机送来的含尘空气直接送进旋风水帘、水雾洗涤除尘塔底部进气口，含尘空气流由下自上流动，空气流中的粉尘首先被位于塔中部的一喷嘴喷出的水喷湿，粉尘重量加重，在螺旋风道内运行，因方向变化，含水粉尘被掉落下来，随着气流不断上升，少部分细尘粉粒被位于塔顶的实心雾化水雾接合，形成粉尘液滴，液滴随气流不断上升，因上升高度增加，气压和流速降低，含尘液不断从洗涤的排风道中掉下来，由多个液滴和水雾作用，含尘液滴不断变大，从洗涤中下落，实现除尘。

（2）一、二过滤部分

作用：从洗涤塔底部排尘口排出的粉尘，用管道输送到一级沉淀池，经一级沉淀后溢流到二级沉淀池继续沉淀。

（3）粉尘传输部分

作用：采用离心泵将二级沉淀池中上部含尘污水送到粉尘压榨精过滤机。

（4）粉尘压榨精过滤部分:

作用：将含尘污水送入压榨机精过滤袋中，压榨机在液压缸推动下，将含尘污水压榨成60%--70%的粉尘块，尘块落入压榨机底部收尘箱内暂存，当收尘箱装满后打开收尘箱底板，粉尘块从压榨机底部排入拉尘车内外运。

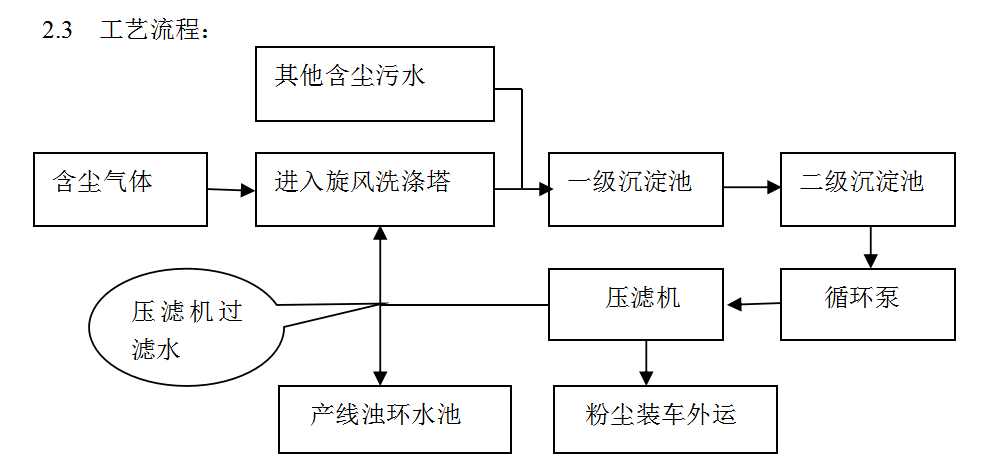

2.2  系统组成如下图：

3  关键技术

（1）旋风水帘、水雾洗涤除尘塔结构及喷嘴选型与布置。

（2）含尘污水压榨过滤机结构、滤袋选型及布置。

（3）旋风水帘、水雾洗涤除尘塔与压榨过滤机匹配。

二、可行性分析与实线

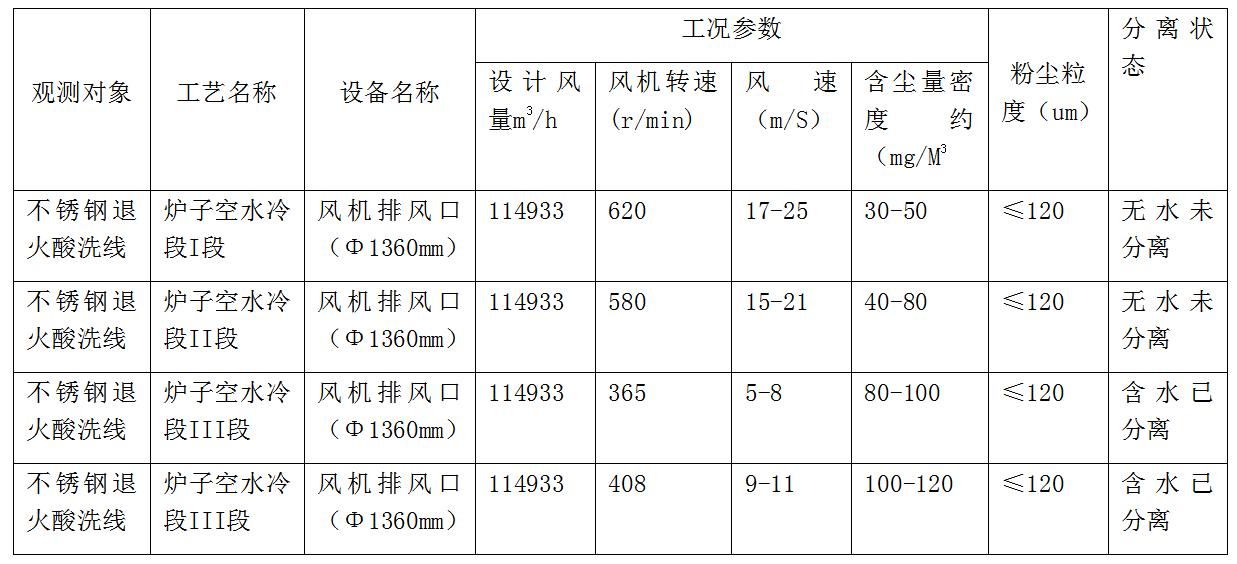

通过对某不锈钢企业酸洗线炉子空水冷排风口组份连续的观察与跟踪，发现其排风口金属粉尘颗粒可顺利与空气分离，并90%堆积于排风口下缘附近（约2M距离）；10%堆积在距风口约5-6m的区域，组份中（空气和水雾）含尘量基本为零。 该工况条件为：排风口尺寸为Φ1360mm，最大风速约25m/S， 跟踪工况如下：

通过对某不锈钢企业酸洗线含酸废水压滤机使用情况连续观察和跟踪,其压滤机能将含泥废水通过压榨过滤,形成泥块,且能顺利从滤袋上掉落下来.含泥废水组份颗粒较金属粉尘颗粒要小,且有一定粘性, 通过对比含金属粉尘颗粒的废水是可以得到经过滤,且能能顺利从滤袋上掉落下来.

通过对上述工况的观察与跟踪，分析和对比，改研发是可行的。效果应比排风自然除尘效果优。

三、  经济性分析

  1、  投资成本

     改技术设备组成简单，制作难度小，目前业内采用干式除尘设备比较，一是除尘效果差（达不到国标排放指标），除尘效果好的（达到或优于国家排放指标），均引进国外进口设备，价格都很高，且可免去消防设施投资。

   2、  运行成本

改技术所设系统可根据二级沉淀池液位高低（容量大小）实现自动控制，间断工作，且循环泵及压滤机功率都不大，与干式除尘技术运行成本比较，不消耗压缩空气，不需要循环风机反吹，过滤布袋消耗量会约有降低。

3、该技术可将不锈钢行业的湿式破鳞产生的含水粉尘污水引入该系统进行处理，实现污水净化处理，消除或减缓含尘污水对产线循环管道的冲刷，延长管道寿命。 这是干式除尘不能实现的。

4  应用领域

该技术可广泛应用于碳钢、不锈钢行业中产线金属粉尘的处理，尤其是对抛丸机、破鳞机产生的大量粉尘处理。

5  结语

湿式除尘技术是一项新工艺，新方法，具有十分前瞻的先进性，应用领域非常广范，有较大经济效益和社会效益，潜在市场大，目前改技术正准备与制造、设计单位技术交流合作。
