-
于运良 张彦波
(吉林金钢钢铁股份有限公司)
摘 要 吉林金钢钢铁股份有限公司炼铁厂有3座高炉，450m³×2，1280m³×1。根据公司生产安排，炼铁厂1号高炉于2月26日进行钒钛球团矿配加生产试验，逐步提高钒钛球团矿的使用比例，同时对竖炉生产钒钛球也提出了原料配加钒钛精粉的比例要求，分别按照配加60%、70%、96%钒钛精粉进行生产钒钛球团矿。高炉通过不同比例的钒钛球团配比和普矿烧结矿进行生产实验，试验的最终目标是铁水中的化学元素V≥0.25%。
关键词 钒钛球团矿 烧结矿 高炉 竖炉
吉林金钢1号高炉炉缸是采用精冶源炉缸浇筑技术浇筑炉缸，炉顶装料设备属于串罐式无料钟炉顶装料设备。按公司要求于2月26日进行钒钛球团矿配加生产试验，结合在冶炼过程中公司的要求，炼铁厂及时调正冶炼进程达到了公司的预定指标，铁水中的化学元素[V]≥0.25%的目标，最高[V]达到 0.357%。
1 具体生产情况及数据
1.1 竖炉配加俄罗斯钒钛铁精粉及生产情况
2021年2月23日-24日、3月1日-5日竖炉作业区添加钒钛粉配料。

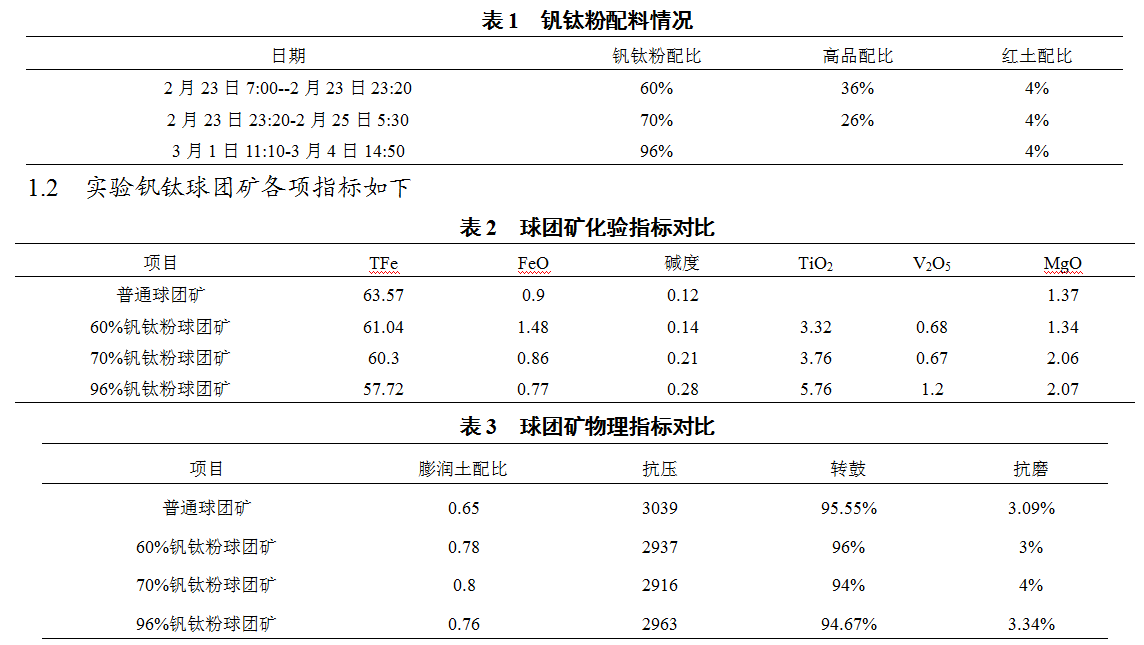

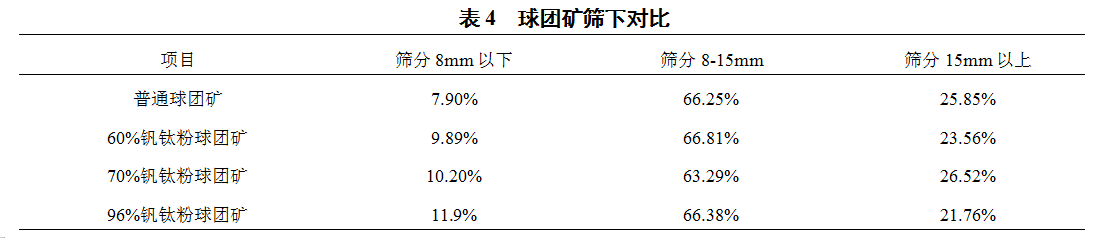

由此可以看出化验指标对比后发现FeO波动较大，最低0.6最高值达1.48。碱度呈上升趋势，MgO配加60%钒钛粉时无明显波动，配加70%、96%时明显升高。物理指标对比除膨润土配比增加，其他数据无太大波动。成品矿筛分8mm以下增加。配加96%钒钛粉球团矿粘结块明显增加。
2 高炉配加钒钛球团以及生产情况
生产时间2021年2月26日下午14点到3月6日24点。
表5 送风参数和铁水理化指标
科目/日期
[Ti]负荷
平均日产t
风压
风量
风温℃
富氧率
物理热℃
平均[Si]%
平均[Ti]%
平均[Si+Ti]%
平均[V]/[V]负荷
平均[S]
平均R2
渣TiO2
渣V2O5
普矿球（2月16日--25日）10天生产平均值
10.32kg
2195.99
277
1507
1166
7%左右
1459
0.37
0.048
0.418
0.029
1.21
2月26日，14：60%钒钛球团配比：10%
14.7kg
2004.4
273
1529
1183
7.21%
1442
0.38
0.082
0.464
0.077/0.9kg
0.036
1.18
1.75
0.125
27日，60%钒钛球配比：20%-30%。21:30全用60%钒钛球配比：30.4
19.24kg
2227.45
273
1540
1180
7.36%
1446
0.32
0.096
0.419
0.126/2.08-3.12kg
0.062
1.2
1.72
0.29
28日70%钒钛球配比：30%
19.27kg
2137.5
274
1534
1173
6.88%
1454
0.37
0.123
0.493
0.156/3.12-3.76kg
0.050
1.18
3.72
0.14
3月1日70%钒钛球配比：30%-35%-32.2%-96%钒钛球配比：33.3%+0.4%普球
22.28kg
2121.3
272
1525
1156
6.6%
1447
0.36
0.131
0.494
0.18/4.05kg
0.054
1.18
5.05
0.12
3月2日-96%钒钛球配比：33.9-32.8-33.9
34.09kg
2120.9
275
1551
1126
7.04%
1443
0.32
0.156
0.473
0.276/6.82kg
0.057
1.14
5.03
0.162
3月3日-96%钒钛球配比：33.9%-32.8%
34.33
2076.85
272
1545
1122
6.98%
1440
0.32
0.228
0.543
0.321/6.91kg
0.056
1.17
5.27
0.13
3月4日-96%钒钛球配比：32.8%
30.47kg
2133.9
273
1565
1134
6.49%
1440
0.29
0.154
0.440
0.27/6.5kg
0.064
1.1
5.09
0.18
3月5日-96%钒钛球配比：32.8%-29.9%-28.7%
27.69kg
2126.75
276
1533
1127
7.32%
1443
0.29
0.17
0.464
0.27/5.67kg
0.058
1.11
4.98
0.21
3月6日96%钒钛球配比：28.7%。3月27日零点停
27.6kg
2111.85
274
1540
1073
7.02%
1449
0.32
0.159
0.483
0.308/5.67kg
0.043
1.13
4.33
0.151
备注：（1）统计普矿球冶炼（2月15日-2月25日期间）共出号外铁1罐36吨。
（2）统计钒钛矿球团冶炼期间号外铁478.7吨，集中在2月27日78.5吨，3月4日180.2吨，3月5日220吨。
表6 装料制度
科目
矿批
球比范围
焦批
焦丁
煤量
水洗料
富氧率
布料角度
焦种
普矿球
17.35t
|
17.45t
22.9%
|
27%
4.15t
|
4.25t
200kg/批
14.04t/h
100kg/批
6.7%
|
7.36%
J:34.5/32.5/30.5/27.5/30.5
圈：{3-2-1-2-1}
K:33.5/31.5/29.5
圈：{4-4-2}
宝泰隆25%：神华：25%：七台河25%：亿达信25%更换宝泰隆35%：鸡西：15%：旭阳25%：亿达信25%
26日第一天下午开始用钒钛球下午17:00-21:00
16.5t----17t----17.1t
23%-22.5%-30%-30.3%-29.1%-27.6%
4.22t-4.2t-4.17t-4.15t-4.1t
200kg/批
14-12-13.5t/h
0kg/批-21:00加100kg/批
7%左右
J:34.5/32.5/30.5/27.5/30.5
圈：{3-2-1-2-1}
K:33.5/31.5/29.5
圈：{3-4-3}后又改回原来角度
宝泰隆60%：鸡西：15%亿达信25%
27
17.1t
27.6%-33.5%
4.1t-4.2t-4.2t5-4.35t
200kg/批
13-14.5t/h
100kg/批
7.36%
没变
没变
28
17.4t
30.4%-30%
4.35t-4.38t-4.43t-4.4t
200kg/批
12-14.5t/h
100kg/批
7%左右
没变
没变
1
17.5t
30%-35%
4.4t
200kg/批
12-14.5t/h
100kg/批
6.6%
J:34.5/32.5/30.5/27.5/30.5
圈：{3-2-1-2-1}
K:34/32/20
圈：{3-4-3}第86批矿角同缩0.5度
没变
2
17.5t
32.8%-33.9%
4.4t
200kg/批
12.5-14t/h
100kg/批
7%左右
没动
没变
3
17.5t
32.8%-33.9%
4.4t
200kg/批
11.5-13.5t/h
100kg/批
7%左右
焦角、矿角同缩0.5度
没变
4
17.5t
30.3-%32.8%
4.4t
200kg/批
12.5-14.4t/h
100kg/批
6.59%
没动
宝泰隆65%：七台河10%：亿达信25%
5
17.5t
28.7%-32.8%第6批碱度按1.2做
4.4t-4.45t-4.4t-4.5t
200kg/批
12.5-14.5t/h
100kg/批
7.32%
没动
没变
6
17.5t
24.1%-28.7%
4.5t-4.35t
200kg/批
12.5-15t/h
100kg/批
7.02
没动
没变
备注：统计普矿球冶炼（2月16日-2月25日期间）。

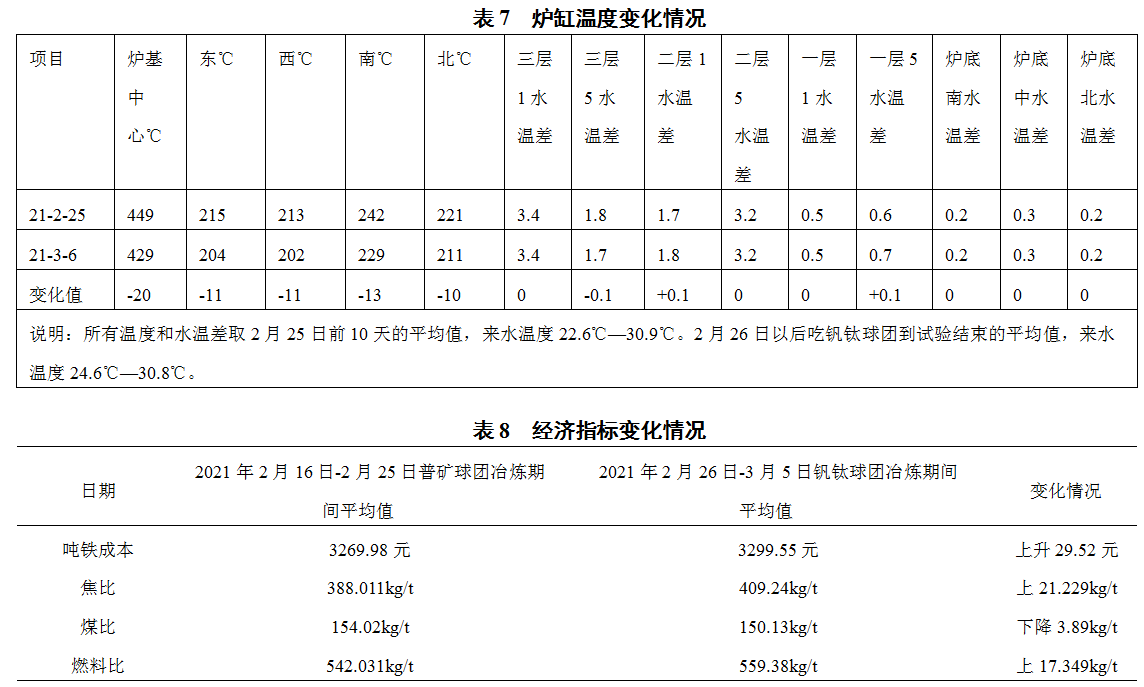

.3 结论
（1）按照炼铁厂制定的关于《钒钛矿冶炼方案》结合在冶炼过程中公司的要求，炼铁厂及时调正冶炼进程达到了公司的预定指标，铁水中的化学元素[V]≥0.25%的目标，最高[V]达到 0.357%。
（2）在整个生产试验的过程中炉况整体顺行较好，崩料次数明显减少，压量关系稳定舒展。
（3）在生铁含[Si]在小于0.25%时，物理热偏低1430℃左右，[Si]大于0.3%时炉况顺行，渣铁物理热较好1450℃左右。即使[Si]达到0.96%，风温(1100℃)平稳使用对炉况稳定有积极向上的作用，严禁风温大幅度使用。
（4）冶炼钒钛球团后与冶炼前十天平均日产减少63.93吨。风量1520m³左右，风压在275kPa左右，炉况压量关系相对平稳，炉况顺行，小的崩滑料或压量关系偶有波动时，及时减风处理，炉况依然顺行。严格按照炼铁厂《钒钛矿冶炼方案》中的[Si+Ti]=（0.4-0.6）%操作，结合承德钢铁专家建议“凉不得，热不得，憋不得，等不得”积极备好工机器具确保炉前出铁顺畅和炉内顺行。积极校对碱度，R2=1.18-1.12时对炉况顺行，生铁质量，渣铁流动性都有保证。
（5）生产经济指标情况：吨铁成本上升29.52元，燃料比17.349kg，焦比上升22.19kg，煤比下降3.89kg。
（6）本次试生产时间较短，对长期生产的指导意义有限，因为随着生产时间的增加，TiC和TiN的沉积对炉缸的工作会有很大的影响，需要进一步学习和实践。也为公司后期使用钒钛矿提钒奠定了生产基础。
(责任编辑：zgltw)
