孔亚东  贾来辉  陈  强  陈亚春

(中天钢铁集团)

摘  要  本文介绍了中天1、2、3号高炉使用喷洒氯化钙烧结矿后的生产情况，数据表明：喷洒氯化钙后的烧结矿低温还原粉化率大幅度降低，有利于高炉炉况顺行、降耗提产。

关键词  烧结矿  降低  低温还原粉化率  高炉  降耗提产

1  前言

烧结矿是高炉炼铁的主要原料之一，其质量的好坏直接影响高炉生产，其中烧结矿的烧结矿低温还原粉化性能对高炉上部透气性影响较大。中天1、2、3号高炉（510-550m3小高炉）原先使用的烧结矿低温还原粉化率指标较差，这样会大大降低高炉的透气性，对高炉炉况顺行和提产降耗十分不利。针对上述情况，通过给烧结矿喷洒氯化钙，可大幅度提高烧结矿低温还原粉化率指标，保证高炉炉况稳定顺行。

2  喷洒氯化钙后的烧结矿的变化

2.1  烧结矿低温还原粉化性能的变化

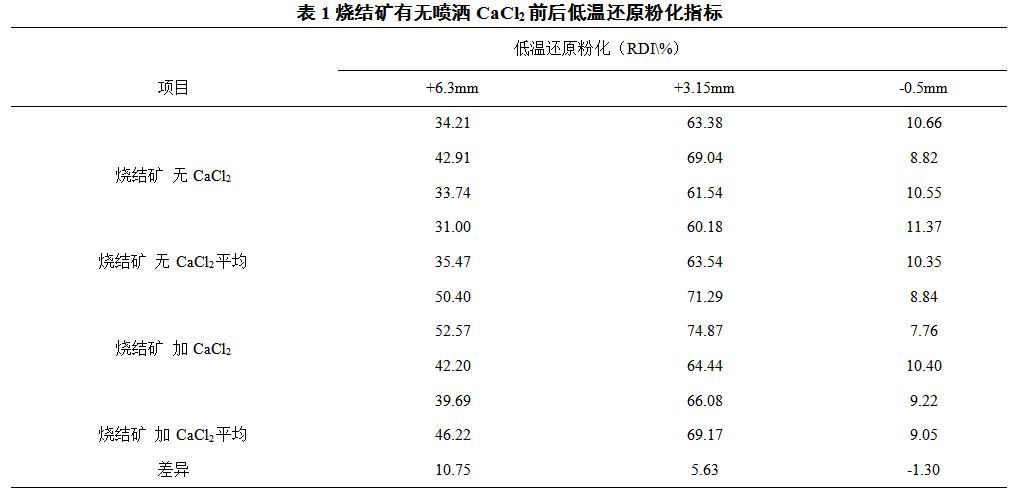

将6月份喷洒CaCl2的烧结矿与5月份未喷洒CaCl2进行冶金性能检测，结果见表1。

对比结果表明，烧结矿喷洒CaCl2溶液后，烧结矿的低温还原粉化指标有所改善。 RDI＋3.15提高了5.63%， RDI+6.3提高了10.75%，RDI-0.5降低了1.3%。喷洒CaCl2溶液后，烧结矿低温还原粉化指标明显改善[1]。

2.2  烧结矿筛分粒级及转鼓强度的变化

将6月份喷洒CaCl2的烧结矿与5月份未喷洒CaCl2的烧结矿进行筛分5-10mm粒级数据及转鼓强度对比，结果见图1、图2。

对比结果表明，烧结矿喷洒CaCl2溶液后，烧结矿的转鼓强度及筛分粒级基本无变化。

2.3  高炉返矿率的变化

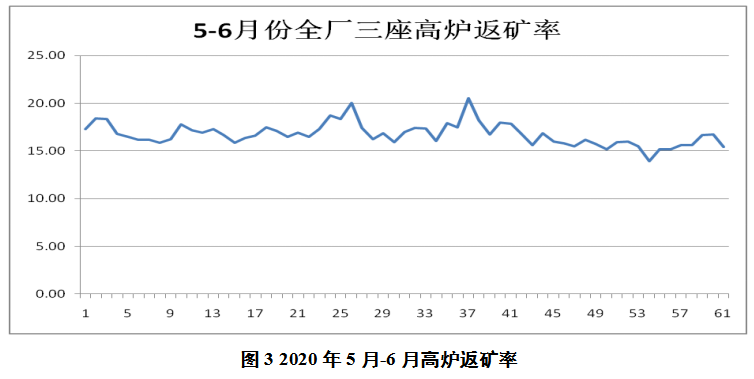

将5月份和6月份三座高炉的返矿率进行对比，结果见图3。

对比结果表明，6月份三座高炉的平均返矿率16.46%，5月份三座高炉的平均返矿率17.08%，相比下降0.62%。

3  烧结矿低温还原粉化性能改善对高炉指标产生的影响

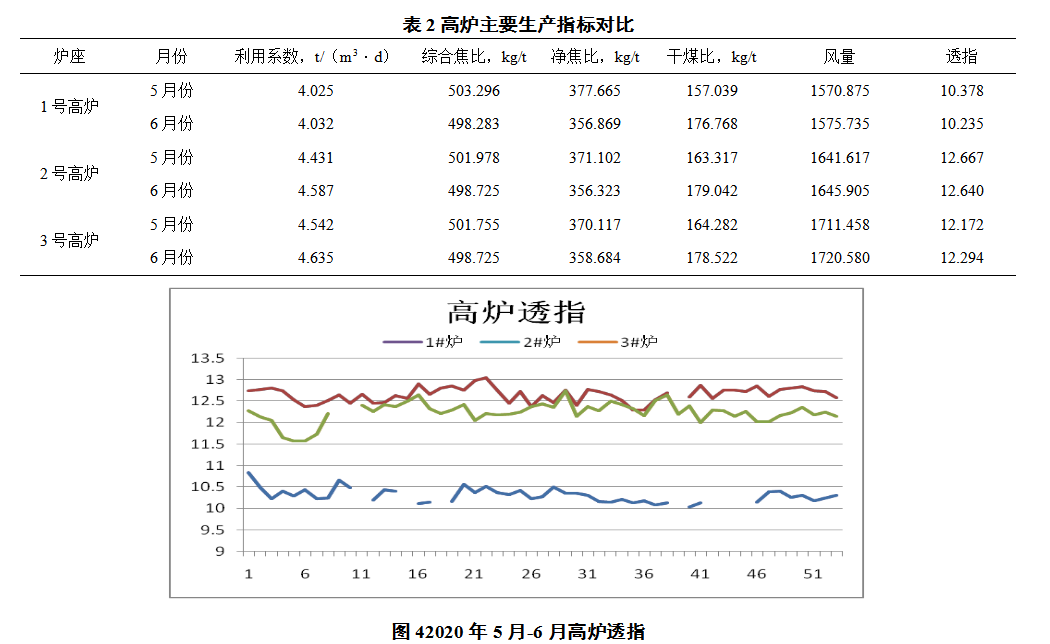

5月份未使用喷洒CaCl2溶液的烧结矿，6月使用喷洒CaCl2溶液的烧结矿，现将5、6月份高炉主要指标列于表2，并以折线图表示。

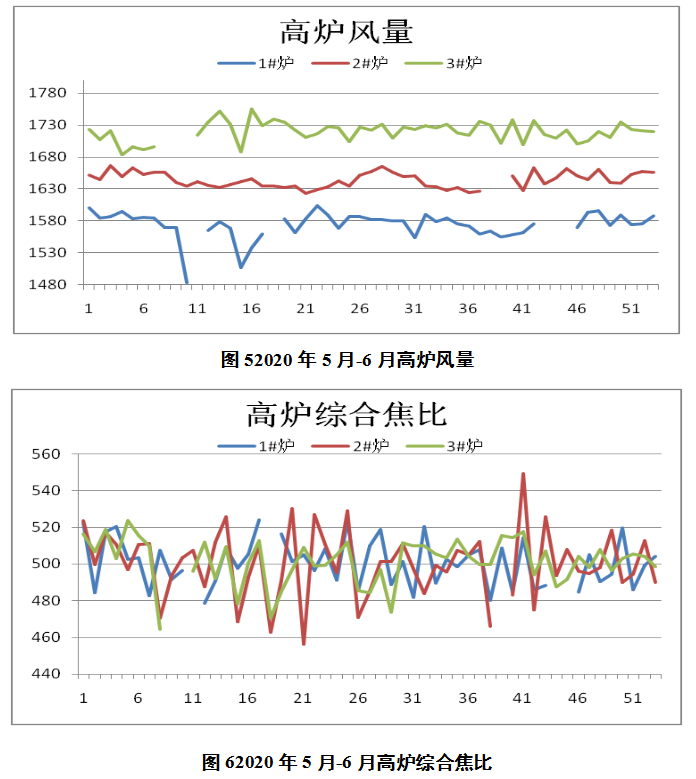

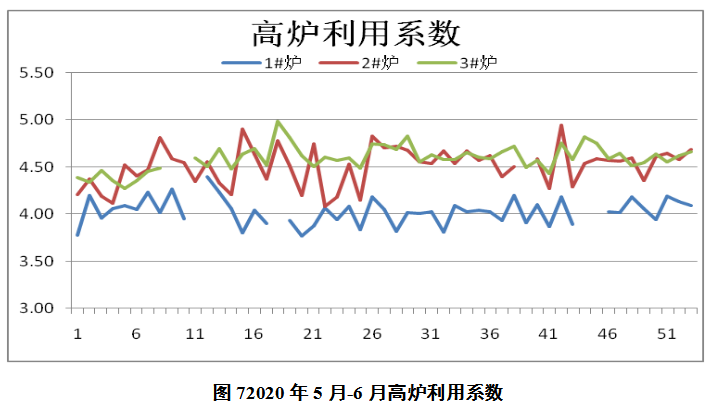

从表2及图4-图7可以看出，6月份较5月份相比，1、2号高炉透气性指数不增反降，3号高炉透气性指数有所上升，三座高炉风量均有不同程度的提高，高炉综合焦比下降3.5kg/t，高炉利用系数提升0.26t/（m3·d），各项指标较5月份平稳，高炉塌料、炉况难行的情况减少，炉况较5月份顺行。由此可见，烧结矿低温还原粉化性能的改善对高炉炉况顺行、提产降耗有利。

4  高炉使用喷洒氯化钙后的烧结矿产生的不利影响

高炉使用喷洒氯化钙后的烧结矿会对高炉系统产生以下不利影响：（1）氯化物在高炉内降低焦炭热态强度；（2）氯化物对煤气处理装置、管道系统及耐材产生腐蚀[2]。

5  结论

（1）烧结矿喷洒CaCl2溶液后，烧结矿的低温还原粉化指标有所改善，但烧结矿的转鼓强度及筛分粒级基本无变化。

（2）烧结矿低温还原粉化指标的改善有利于提升高炉各项指标，有利于高炉炉况顺行，提产降耗。

（3）高炉使用喷洒氯化钙后的烧结矿会对高炉系统产生一定的不利影响，需慎重对待。

6  参考文献

[1] 李跃民.烧结矿表面喷洒CaCl2溶液应用试验[J].鞍钢技术，2006，1:26－27.

[2] 安钢，裴元东，程峥明，石江山，金永明，付建新，刘伯洋. 首钢京唐烧结矿低温还原粉化性能影响因素分析及氯化钙喷洒研究[J].烧结球团，2015.40（5）：19-24.
