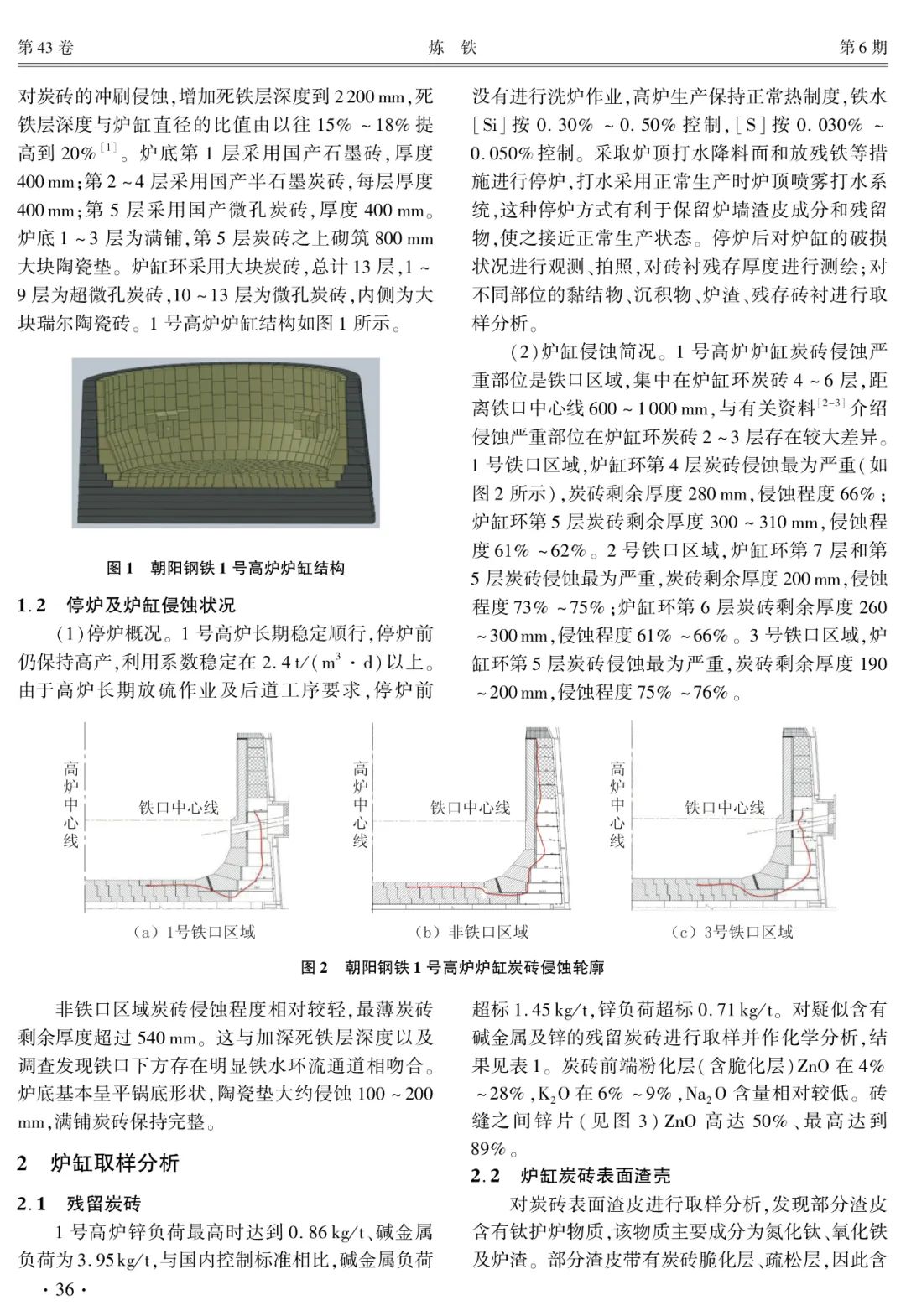

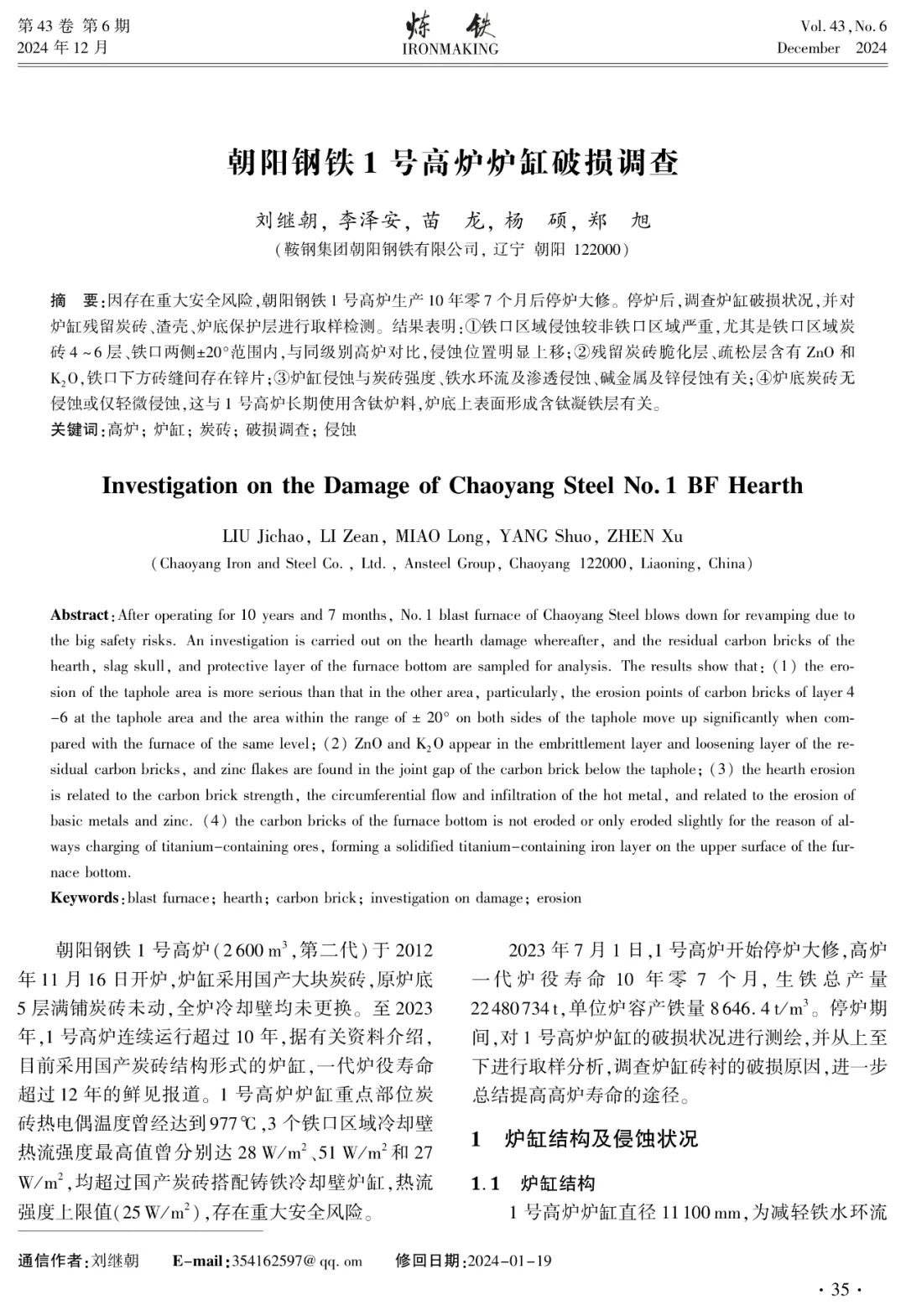

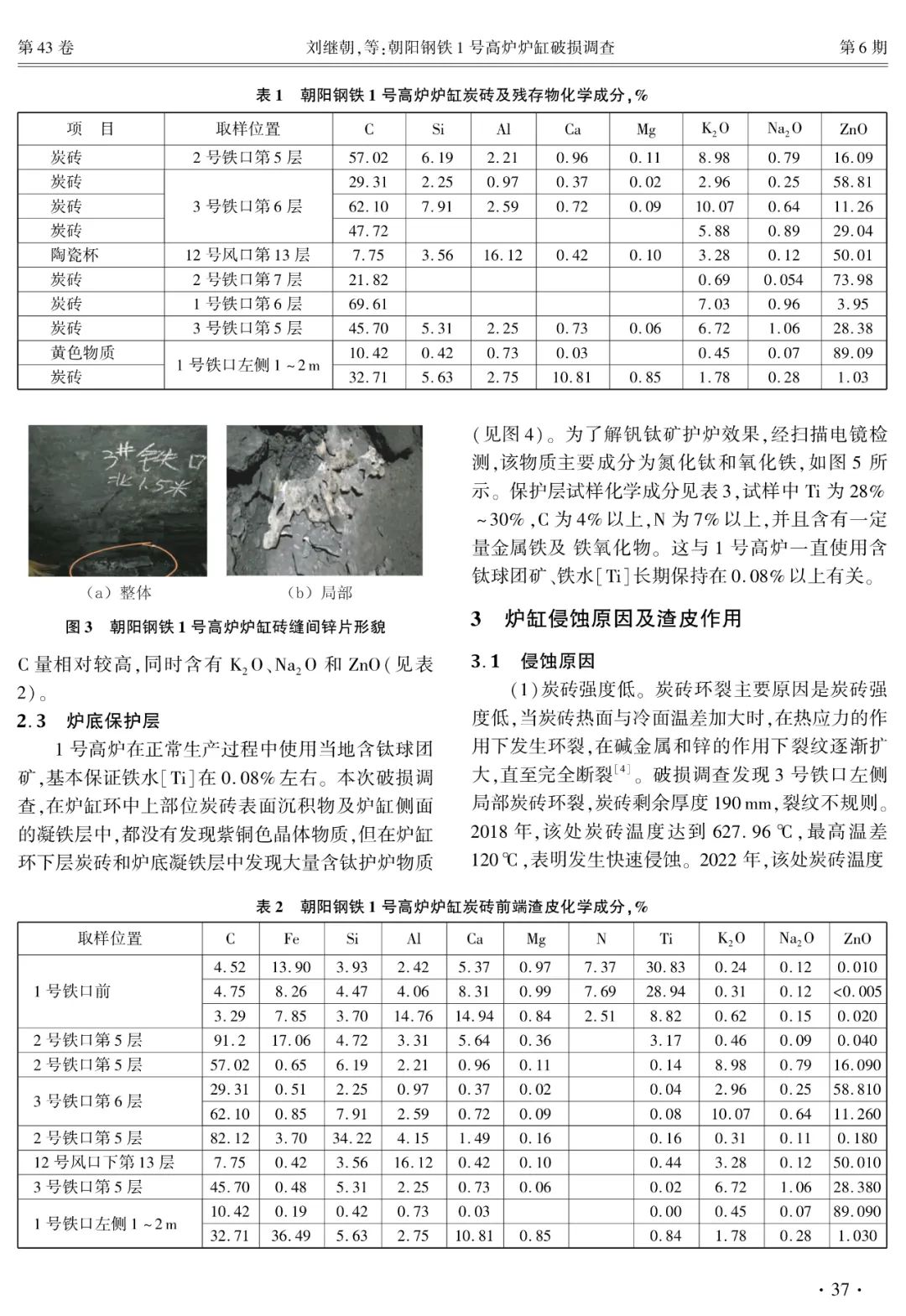

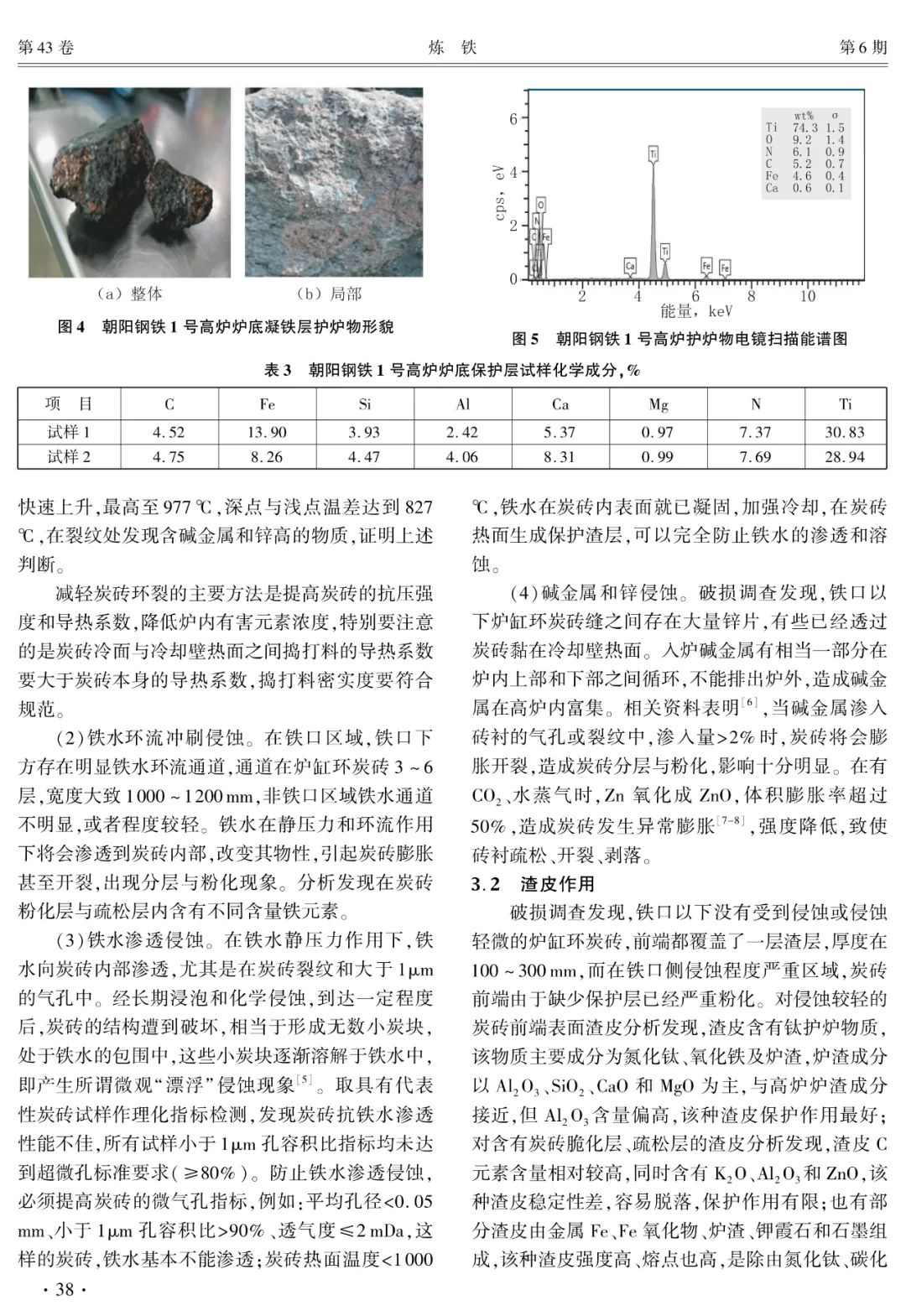

摘  要：因存在重大安全风险，朝阳钢铁1号高炉生产10年零7个月后停炉大修。停炉后,调查炉缸破损状况，并对炉缸残留炭砖、渣壳、炉底保护层进行取样检测。结果表明：①铁口区域侵蚀较非铁口区域严重，尤其是铁口区域炭砖4~6层、铁口两侧±20°范围内，与同级别高炉对比，侵蚀位置明显上移；②残留炭砖脆化层、疏松层含有ZnO和K₂O，铁口下方砖缝间存在锌片；③炉缸侵蚀与炭砖强度、铁水环流及渗透侵蚀、碱金属及锌侵蚀有关；④炉底炭砖无侵蚀或仅轻微侵蚀，这与1号高炉长期使用含钛炉料，炉底上表面形成含钛凝铁层有关。

关键词：高炉；炉缸；炭砖；破损调查；侵蚀
