陈  亮  蒋春晖  欧建国  张才伟  黄伟航  汪庆毅

（柳州钢铁股份有限公司炼铁厂）

摘  要  高炉风口小套拉钩实现自重调整平衡

关健词  高炉风口小套  拉钩  站立  快速  高效

1  前言

高炉风口小套是高炉冶炼过程中的关键设备，由于长期处于高温气流通过，工况要求一旦漏水亟需更换，若更换不及时，会延误高炉送风，对高炉冶炼造成较大影响。我厂受现有场地制约，无法使用自动化器具或中小型液压设备工作平台，更换高炉风口小套的主要工器具为拉钩。

2  原高炉风口小套拉钩存在问题分析

（1）原风口小套拉钩工作程序是利用葫芦吊起，平移进小套口，再在小套尾部上面站人，加重尾部重量，使小套前部钩子固定在小套中上方，之后用人力拉甩锤击打尾部阻挡板，使小套松动脱出。

（2）在原风口小套拉钩使用中会出现以下的安全风险：施工人员站立在拉钩尾部，容易造成跌伤，滑倒等风险。在爬上拉钩尾部时拉钩尾部受力，或者施工人员配合不到位，甩锤突然往后移动，容易造成甩锤打到手的风险。

（3）通过存在的风险分析

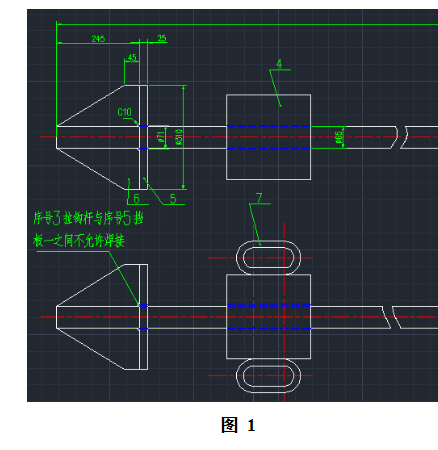

主要是小套拉钩进入小套后，需要前面钩子往上钩住小套上部，这时的前后重量要求不一致，所以在尾部加装一节带锁紧螺母拉杆，并配备好不同重量的砝码，可以满足不同重量的需要。按照需要的重量加好砝码锁紧螺母，拉钩前部的钩子就能实现牢固钩住小套中上部，避免需要施工人员爬到尾部加重重量。（原高炉风口小套拉钩见图1）

（a）由图1可知，原设计高炉风口小套拉钩需人员站立在拉钩尾部，作业时极易造成人员因拉钩受剧烈冲击后晃动从而失衡摔倒，造成人员伤害；

（b）原设计在小套松脱一瞬间，站立人员极易失衡摔倒。

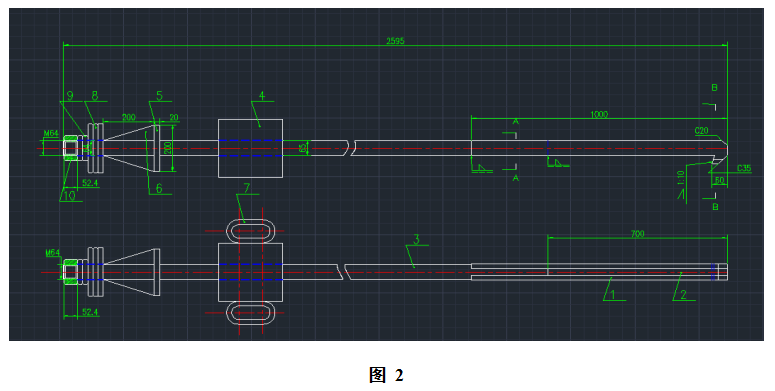

3  改造后的高炉风口小套拉钩（图2）

4  改造实施后的效果

在实际运用中，实现了不用施工人员站立在拉钩尾部就可以更换小套，把更换小套的风险降到较低风险。在小套松脱的一瞬间，也不会因冲击失衡造成物体打击伤害的发生。

5  结语

经历改造后，炉前更换小套增强了安全系数，充分证明了从设备本质安全角度出发，不放过任何一个危险源。也体现了工人的安全意识的积极性，通过小改小革把施工工序变得更加安全可靠。

6  参考文献

[1] 高炉炉前器具的研究与实践/《通用机械》：机械工业出版社，2004.1.

[2] 机电一体化在炉前中的应用/《通用机械》年会论文，1992.
