黄智辉  肖  斌  廖  宏  黄  闽  简宏义

 （新钢集团公司焦化厂炼焦一车间）

新钢3#焦炉炉体损坏较为严重，斜道堵塞、损坏，炉墙串漏，造成热工指标差，炉墙穿孔造成推焦电流大等现象，同时还增加了焦炉耗热量。为确保焦炉稳定顺行，改善焦炭质量及推焦环境降低焦炉耗热量，提高焦炉热工指标，确保焦炭质量的稳定。

炉头温度指机、焦侧的第一个火道温度，测量的目的是及时掌握炉头温度的变化，并检测其均匀性。由于炉头火道散热多，温度较低且波动大，为防止炉头焦饼不熟，以及装煤后炉头降温过多，使炉砖开裂变形，需定期测量炉头温度。炉头温度的平均值与该侧的标准温度差值应小于±150℃。当推焦炉数减少，降低燃烧室温度时，应保持炉头温度不低于1100℃。炉头温度不能过低，但也不能过高，若炉头焦过火，会造成摘取炉门后焦炭大量塌落，给推焦造成困难。一般规定每月测量两次，当结焦时间过长、过短或炉体衰老时，应增加测量次数。

1  现在分析

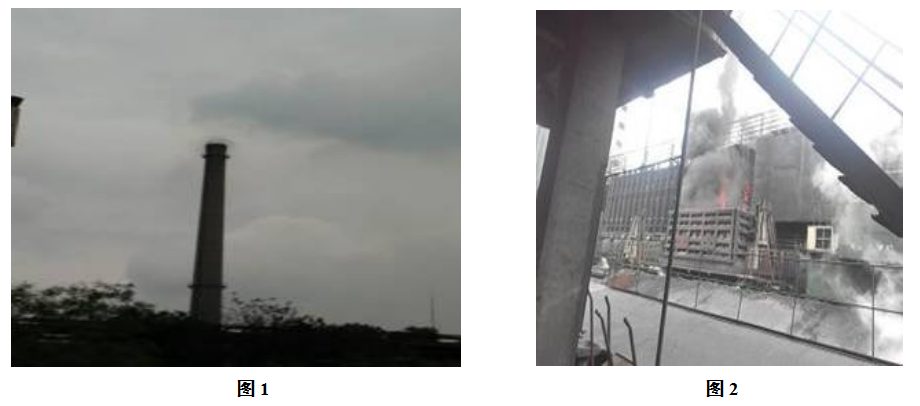

3#焦炉（老十孔1987 、25孔1993年）投产，焦炉的一代炉龄一般为25年左右。老十孔已超过了正常服役年限，25孔也处于一代炉龄的末期了。所以现在的3号炉炉况很不理想。例如：3号炉顶层1眼、2眼、27眼、28眼严重剥蚀、错位造成大量的荒煤气窜入燃烧室，从而使燃烧室的煤气燃烧不完全，导致3号炉烟囱经常性冒黑烟（图1），炉头系数长期在0.47左右，有些炉头温度甚至低于1000℃，使得出焦时，大量黑烟外溢（图2），严重污染环境。

2  实施措施

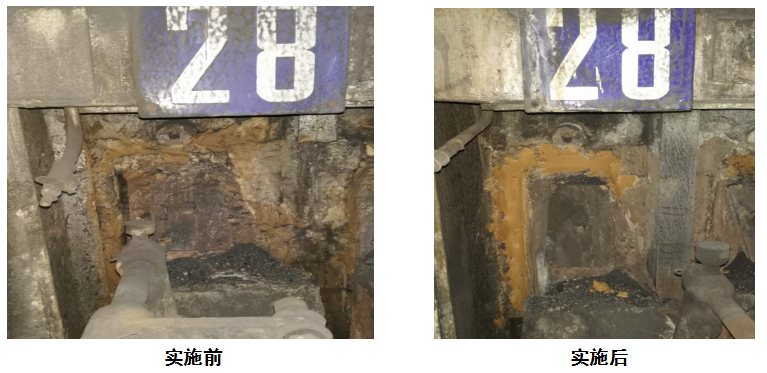

（1）采用压缩空气喷补耐火浆量的炉头温度有提高。

（2）抹补焦炉机焦侧两叉部温度也有上升。在推焦时处理过后的炉号焦炭冒黑烟量明显降低。

（3）定期全面实施，并加强维护，整座炉子肯定会有所好转。

（4）检查机焦侧蓄热室封墙，发现珍珠棉脱落或者松动，立即铲除松动的珍珠棉以及周围杂物，重新抹补，珍珠棉脱落或松动处的漂珠砖若有开裂情况发生，则掀开此处封墙重新砌筑。

（5）格子砖及蓄热式堵塞

排查所有蓄热室，打开塞子砖对蓄热室内部进行检查，并测量蓄热室顶部温度、吸力，蓄热室阻力等，发现异常即记录备案，后期逐个打开蓄热室封墙，更换破碎、变形的格子砖。同时对所有蓄热室进行清扫。

3  其它辅助办法

（1）重新测量废气砣高度，将废气砣高度调整为145-155mm之间，并将废气砣打磨光滑

（2）对炉头立火道的管道压力进行测量，依据横管压力分布情况重新调节煤气量，然后对炉头小支管进行了统一吹扫。

（3）对全炉炉头立火道取样进行废气分析，依据火焰燃烧情况和空气过剩系数及时调整牛舌砖排列。

4  结论

炉温均匀系数明显提高，炉头焦炭质量提高，降低了炼铁的燃料比与焦比，从而降低炼铁成本。

同时炉温均匀系数提高后，减少因焦生大烟大火现象，节约了能源，改善了劳动环境，减少了对大气的污染。
