摘  要  通过对球团用原料的优化选择、结构的合理调整，造球、焙烧温度、废气流量的合理控制，实现了使用多种外矿粉生产合格球团矿的目的，同时降低了球团矿成本，不仅在球团矿质量上支撑了高炉生产，同时有效降低了生铁成本。

关键词  矿粉 球团矿 抗压强度

1  概述

邢钢竖炉球团矿生产原来一直使用普酸、低硅酸、涞源精粉等原料进行造球、焙烧。随着市场形势变化，进厂原料结构也随之变化，15年开始引进并使用乌克兰精粉、秘鲁精粉、智利精粉等外矿精粉造球、焙烧生产，这些外矿精粉造球性能、焙烧性能均不好，不但影响生球质量而且影响球团矿强度（比如4月14日-23日竖炉球团矿生产配加部分乌克兰精粉后，球团矿产量降低、抗压强度变差，抗压强度降到2200牛/个球以下，对竖炉生产和高炉顺行产生了较大影响。），因此开始组织对乌克兰精粉等外矿精粉造球、焙烧进行生产、技术攻关，通过一段时间的生产实践，不但提高了球团矿抗压强度、稳定了球团生产、质量，而且减少了对高炉操作的影响、进一步稳定了高炉炉况。

2  球团矿使用多种外矿粉的生产及效果

2.1  初期使用乌克兰精粉的生产情况

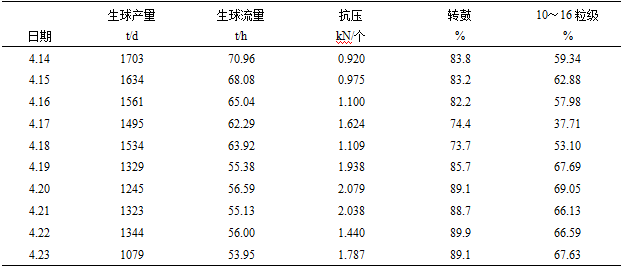

4月14日-23日竖炉球团矿生产配加部分乌克兰精粉后，指标如下：

球团矿产量降低、抗压强度、转鼓强度变差，造成高炉生产减配自产球团矿。4月中旬厂部开始组织使用多种矿粉下的球团矿生产攻关。

2.2  球团用料品种选择

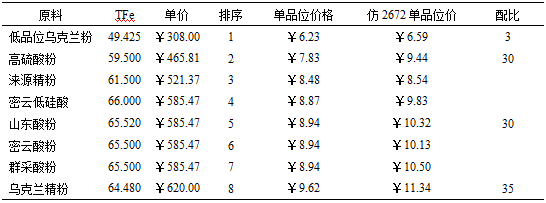

每周依据采购部提供的原料成分、价格进行原料经济性测算，按照经济性进行排名、选择料种，部分原料使用比例可以根据价格和焙烧性能来调整。

尽管乌克兰精粉经济性不好，但是已经买到的原料不得不消化。

2.3  球团原料结构优化

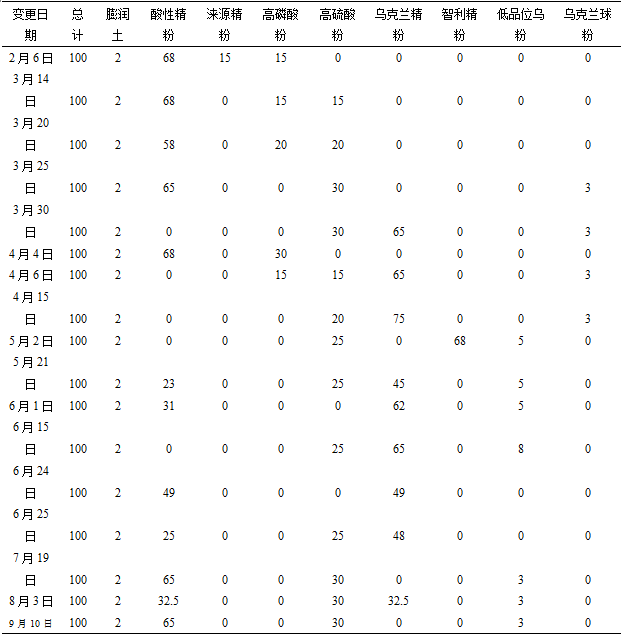

各种球团用精粉通过了解到的焙烧性能、成分、价格等进行用料结构合理调整，15年来数次变料对球团的生产影响不大，实现了球团矿的稳定生产。具体配比调整情况如下（%）：

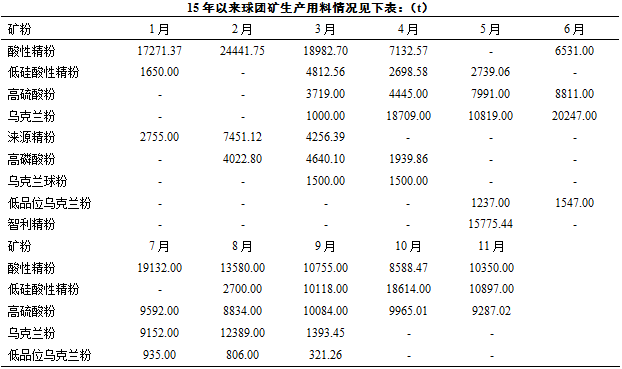

由于原料市场、运输条件的限制，导致球团矿上半年采购的原料品种比较杂、频繁的调整配比。

2.4  球团生产随用料结构进行调整

2.4.1  做好球团用料配比调整策划工作

每次投用新料由技术科结合原料车间根据原料特性进行使用策划，规范焙烧温度、生球流量等参数，实际生产换料过程中出现问题及时查找原因，进行相应调整，做到了换料时影响时间最短，球团矿质量平稳过渡。

2.4.2  强化造球

对球团生产过程中混合料水分和造球效果进行检查和跟踪，适当控制烘干机工作情况（如增加煤气消耗、降低原料水分等），对适宜的膨润土消耗进行摸索，根据生球落下强度反推膨润土配加量，采取部分原料不过润磨机的形式（调整润磨比例）增加造球母核量，改善造球情况，进一步提高生球强度。

2.4.3  合理布料

由于多种矿粉生产球团影响生球质量，因此布料时采取均匀布料+定点补料的操作方式，保证干燥床上生球的干燥、料层厚度，减少生球入炉的几率。

2.4.4  燃烧室温度与废气量控制

针对不同矿粉特性，采取不同燃烧室温度的方式进行焙烧，增加高硫酸粉等矿粉时适当降低燃烧室温度、降低废气量，既可以保证球团矿质量又不至于使球团矿粘连。

投入乌克兰精粉、智利精粉时增加燃烧室温度、提高废气量，保证球团矿充分焙烧、热量充沛，对提高球团矿抗压强度非常有利。

通过对不同原料条件的球团矿焙烧来看，原料水分过多、自身放热不足，势必会导致球团矿煤气消耗有一定幅度的升高。

2.5  球团使用多种矿粉的生产攻关效果

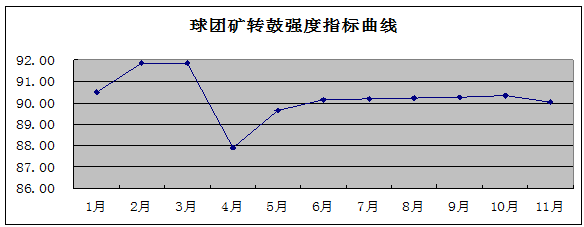

2.5.1  球团矿转鼓强度指标

说明：球团矿转鼓强度在4月份出现最低点，与初期使用乌克兰精粉有关。

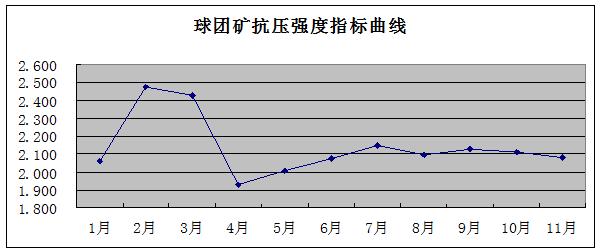

2.5.2  球团矿抗压强度指标

说明：球团矿抗压强度在4、5月份出现最低点，与使用乌克兰精粉、智利精粉有关。

2.5.3  球团矿高温性能指标

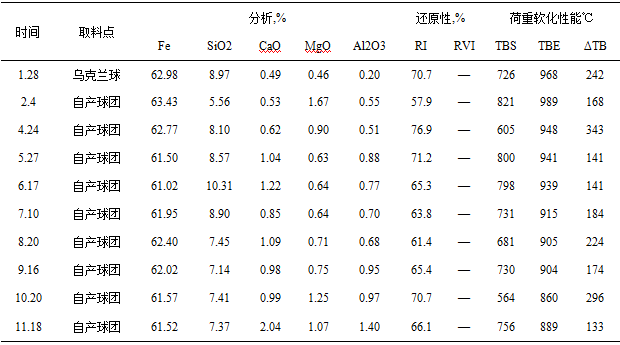

下面为几个月来球团高温性能监测数据情况

从检测的大量数据看，多种矿粉通过合理的原料结构、操作调整能够生产出合格的球团矿高温性能指标，能满足高炉生产需要。

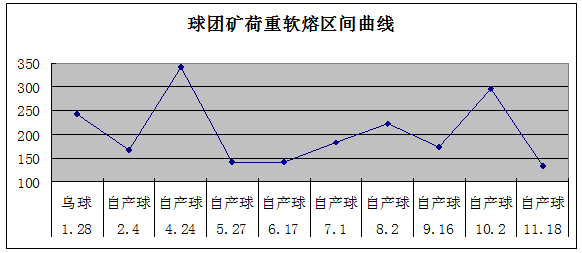

球团矿软熔区间指标

乌克兰球团软熔区间比较宽，4月24日由于配入部分乌克兰精粉造成自产球团矿软熔区间变宽，10月20日由于配加了轻烧镁粉造成自产球团矿软熔区间变宽，其他时间段控制的较好。

2.5.4  球团矿效益指标

（1）球团矿用料分类

主流精粉主要有：酸性精粉、低硅酸性精粉、涞源精粉。

外矿精粉主要有：乌克兰精粉、智利精粉、乌克兰球粉。

低价原料主要有：高磷酸粉、低品质乌克兰粉、高硫酸粉等。

上述矿粉均通过合理搭配、优化配比、优化球团生产工艺等手段，实现了稳定使用，保证了球团矿指标的稳定，未影响到高炉操作。

（2）从15年2月份开始运作低价位、高性价比、小批量的原料在球团生产中使用，通过合理的搭配，消除了因个别元素超标带来的生产影响，实现了稳定配加。通过10个月的的实践证明，其对于降低球团矿成本（平均每月降本效果均在3元/吨球以上）及铁成本是非常有效的。

3  结语

（1）通过合理选择用料品种、优化用料结构不仅可以稳定球团矿生产，还可以保证球团矿转鼓、抗压强度指标，同时其高温性能指标、效益指标也均较好。

（2）初期使用特殊矿粉需要考虑其对焙烧热量的需求，因此需要适当增加热量，然后逐步调整摸索。

（3）控制生球流量、干燥状态对稳步提升球团矿质量是非常有效的，但是要兼顾成本的影响。

（4）乌克兰精粉对于用竖炉生产球团矿来说适应性比较差，同时其影响球团矿抗压强度、二氧化硅含量，需要与低硅物料搭配使用。
