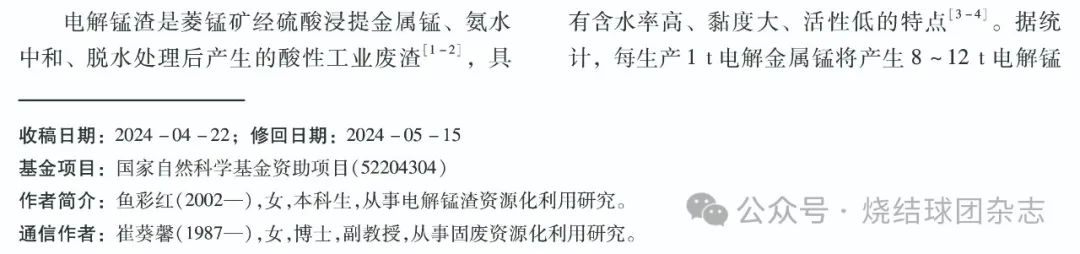

电解锰渣基胶凝材料水化过程中Mn迁移行为研究

鱼彩红，段楠，崔葵馨

（中南大学 资源加工与生物工程学院，湖南 长沙 410083）

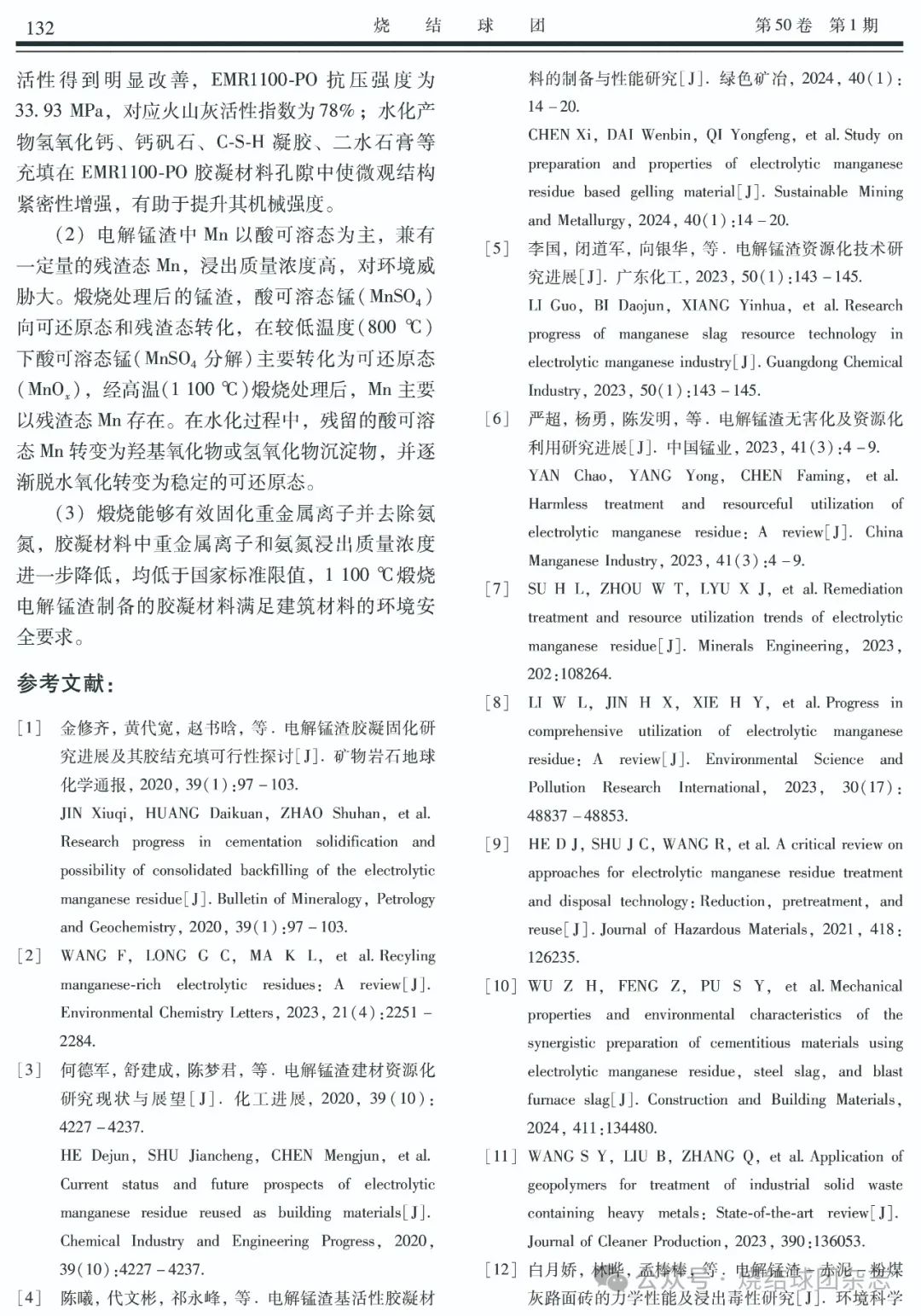

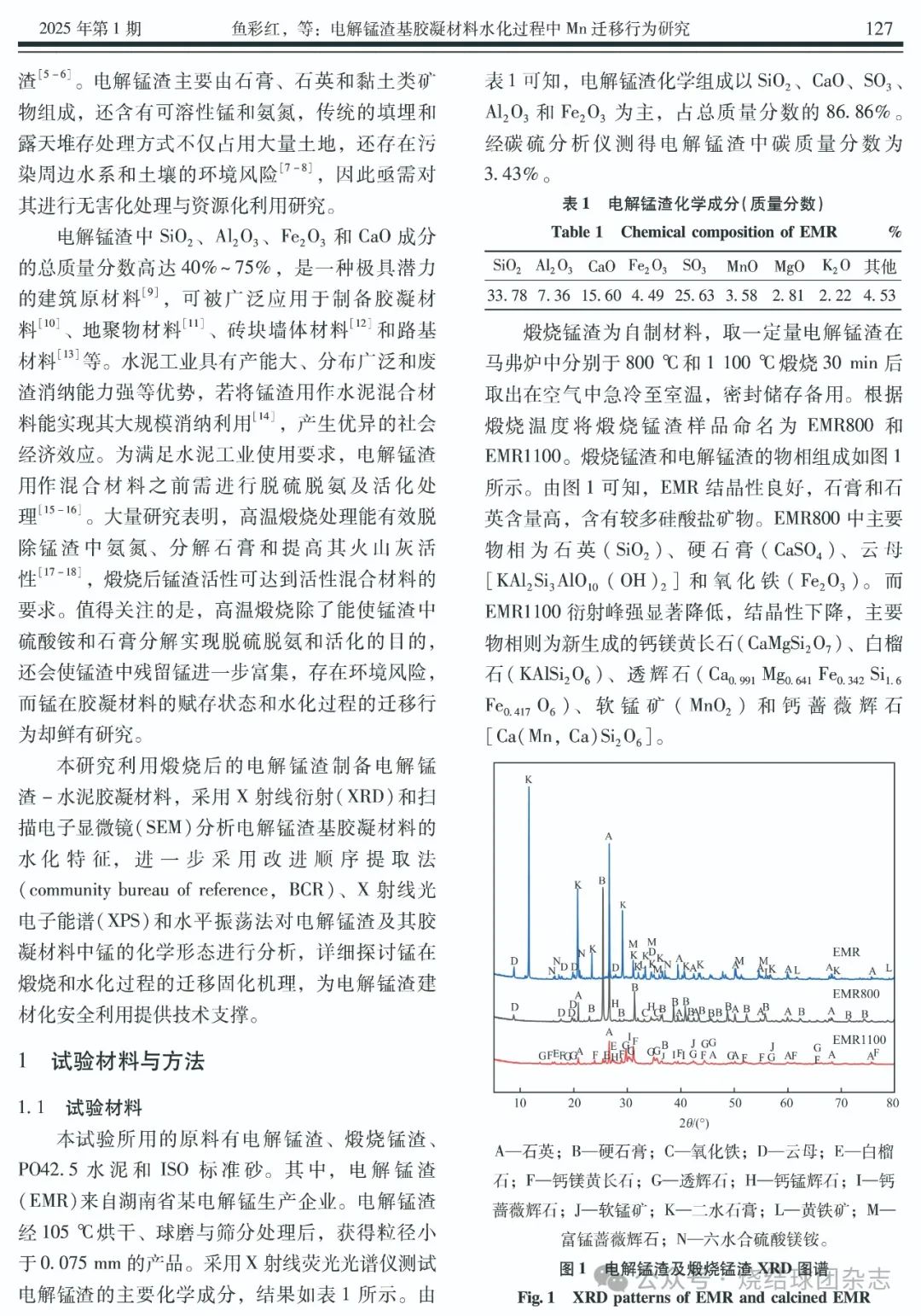

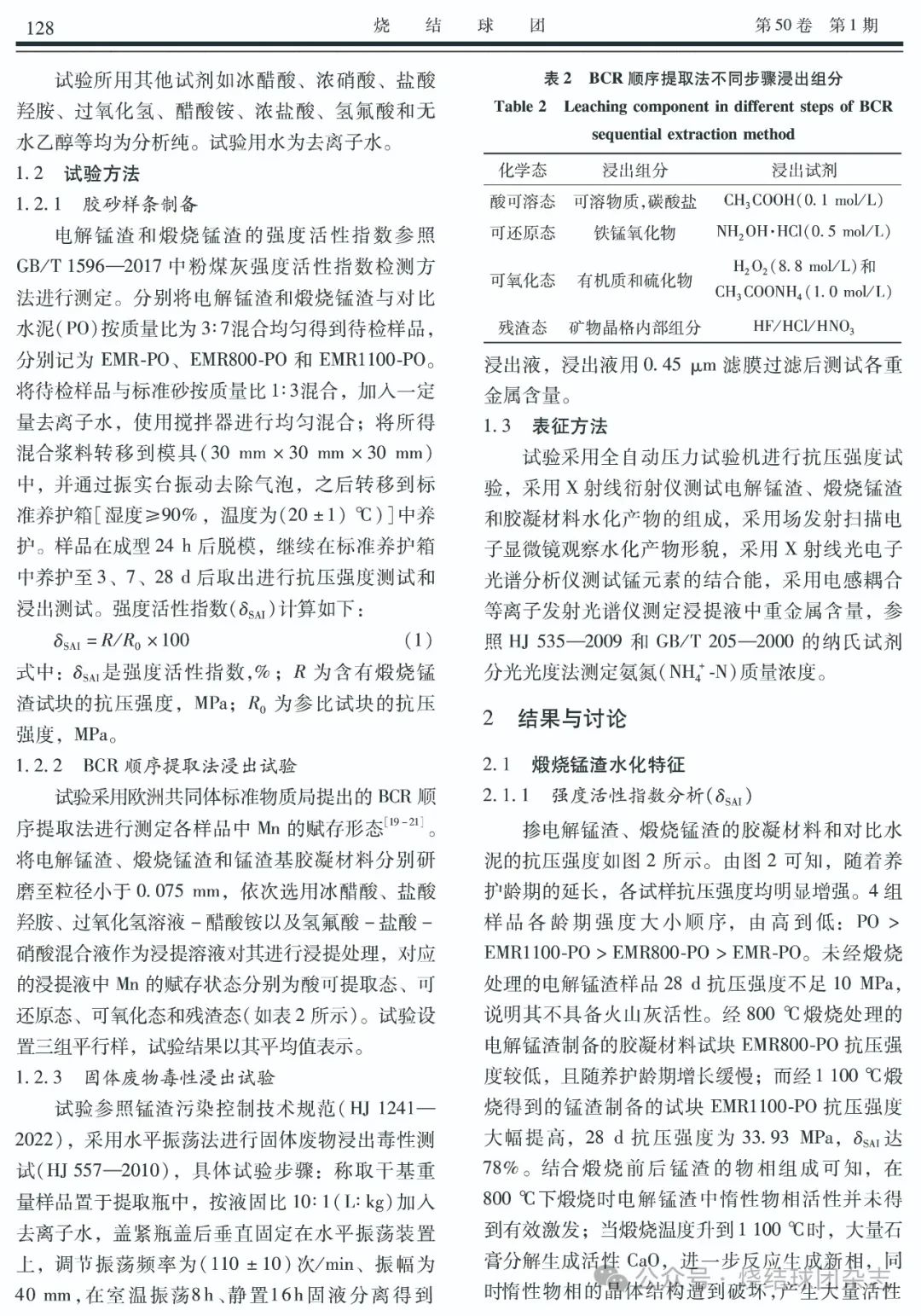

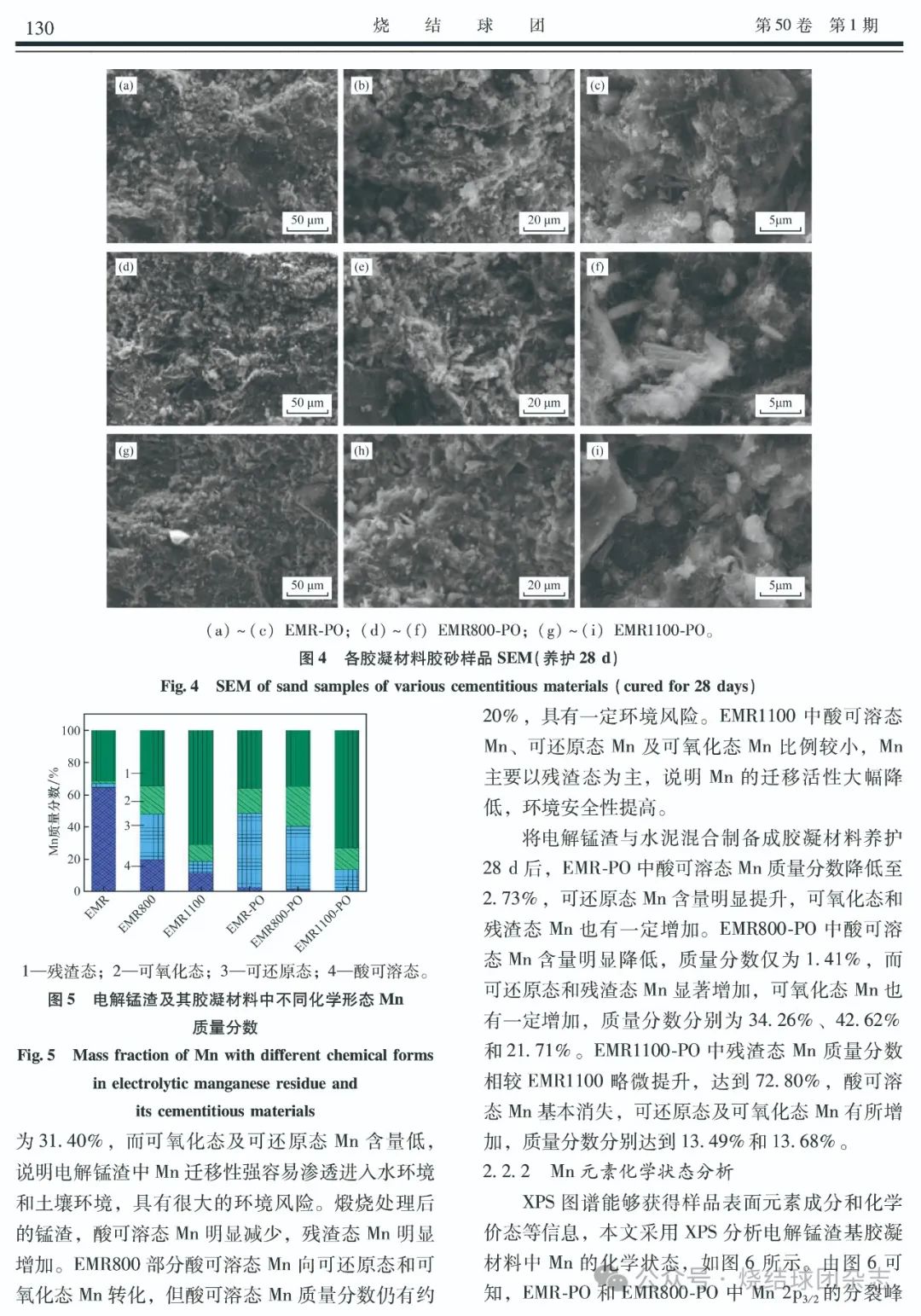

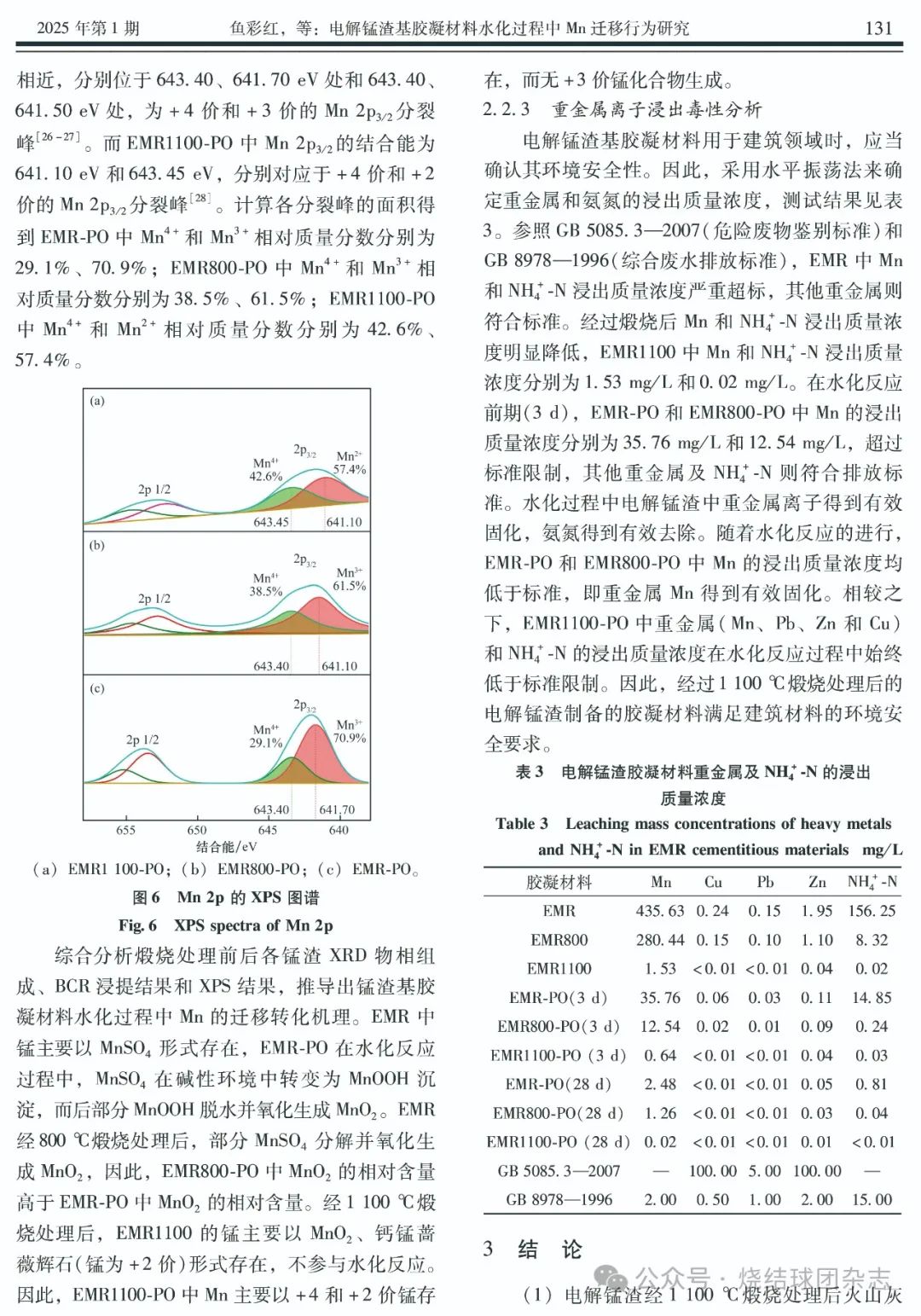

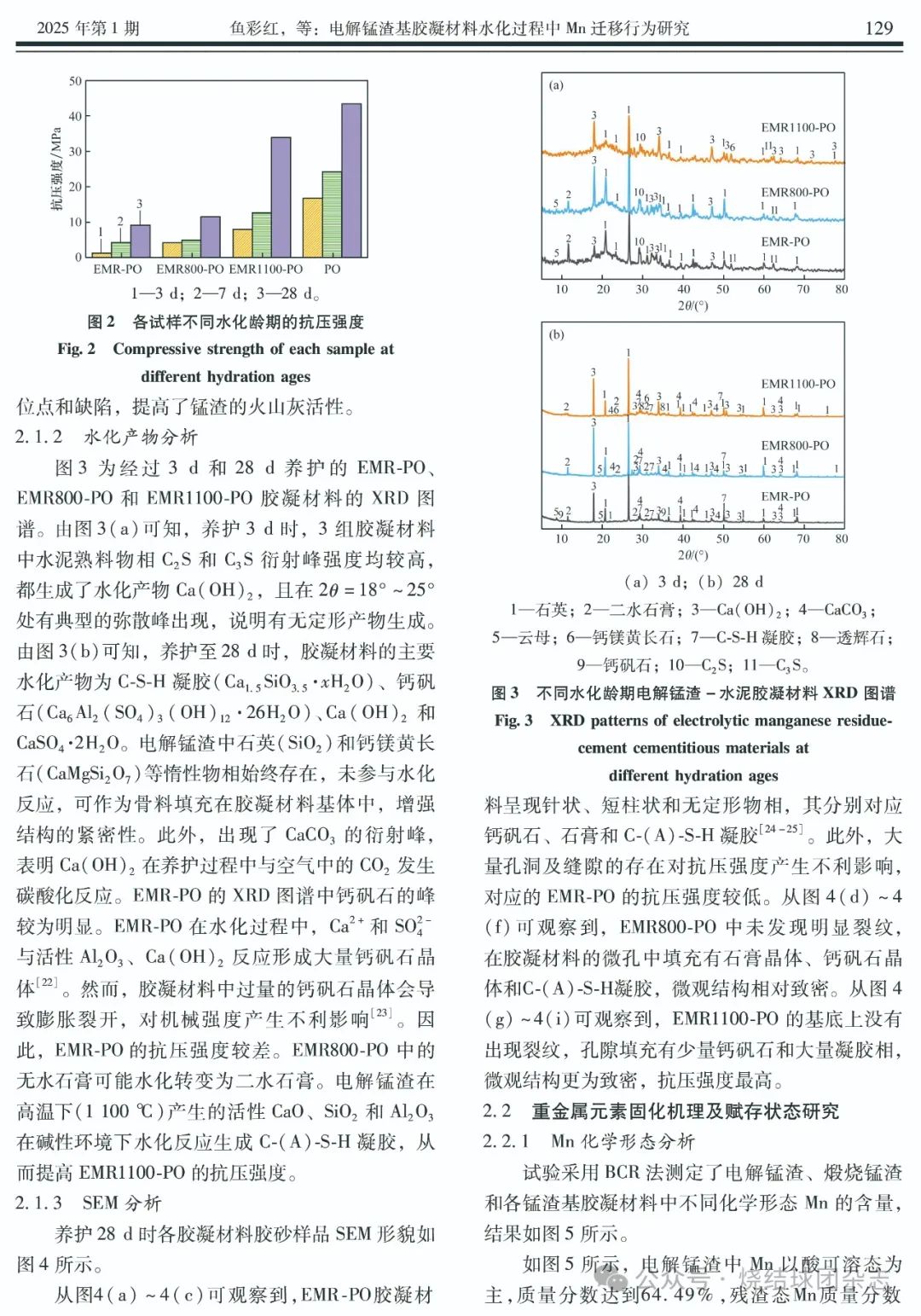

摘要：本文将电解锰渣进行煅烧处理后与水泥混合制备胶凝材料，分析了不同龄期胶凝材料抗压强度及水化产物组成，并采用BCR顺序提取法和水平振荡法测定了重金属的化学形态和浸出质量浓度，详细探讨了水化过程中锰的迁移固化机理。试验结果表明：电解锰渣中Mn以酸可溶态为主，经较低温度（800 ℃）煅烧，酸可溶态Mn部分转化为可还原态；经高温度（1 100 ℃）煅烧后则转变为残渣态Mn。水化过程中，酸可溶态Mn转变为氢氧化物，并脱水氧化转变为可还原态。浸出毒性分析结果显示：煅烧及水化过程能够有效固化重金属并去除氨氮，1 100 ℃煅烧电解锰渣制备的胶凝材料中重金属浸出质量浓度符合国家标准，满足建筑材料的环境安全要求。

关键词：电解锰渣；重金属；BCR；化学形态；固化机理
