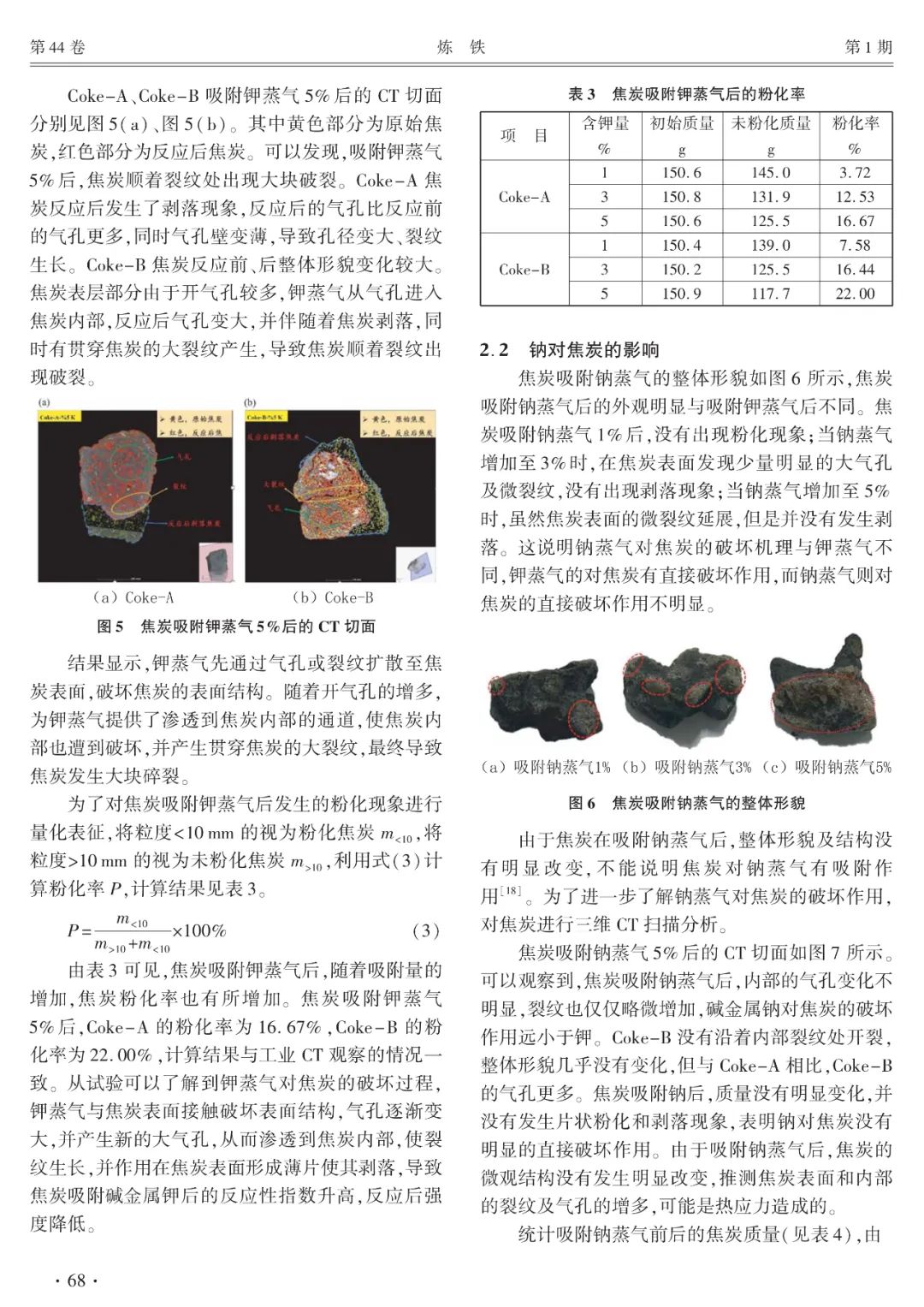

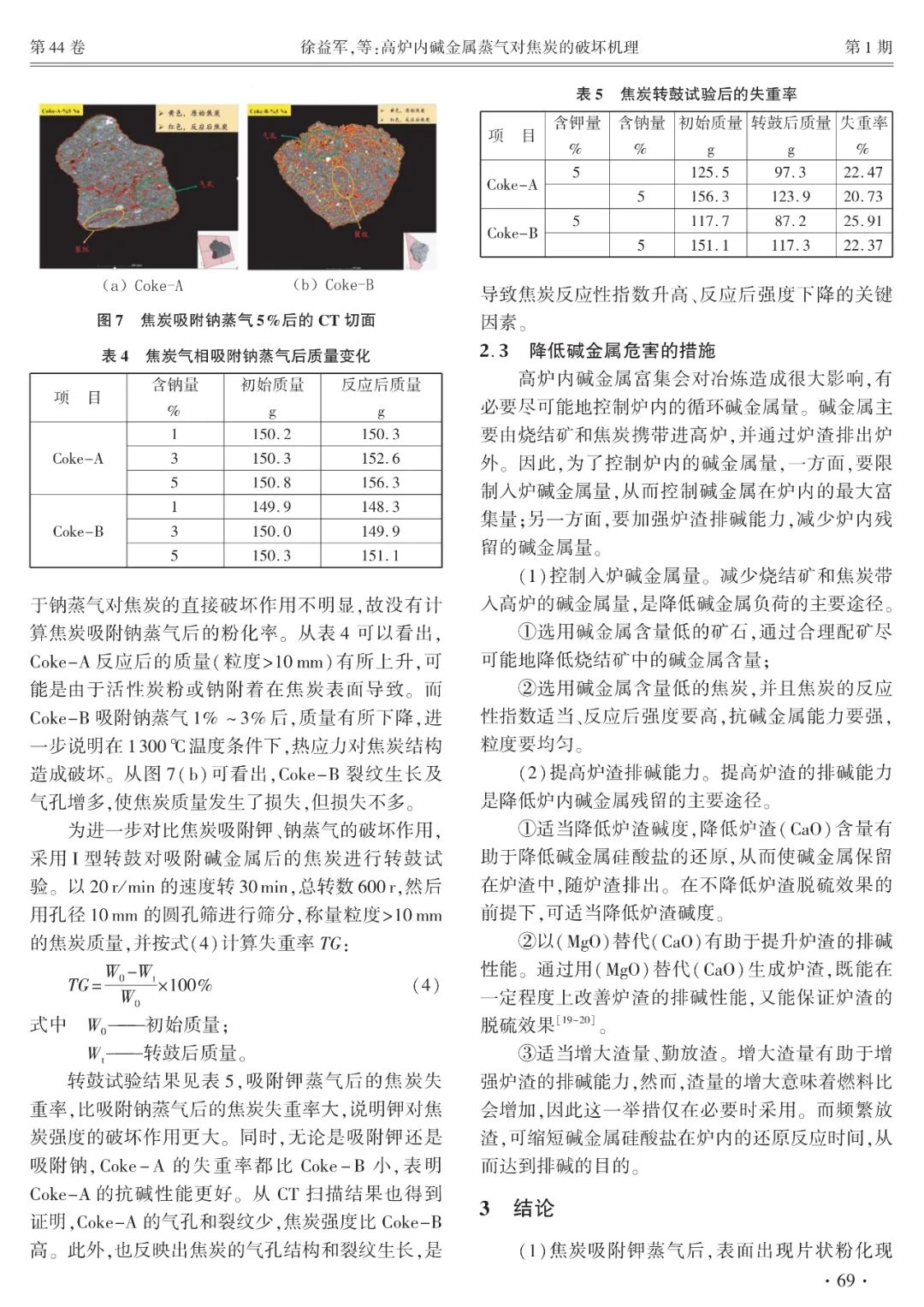

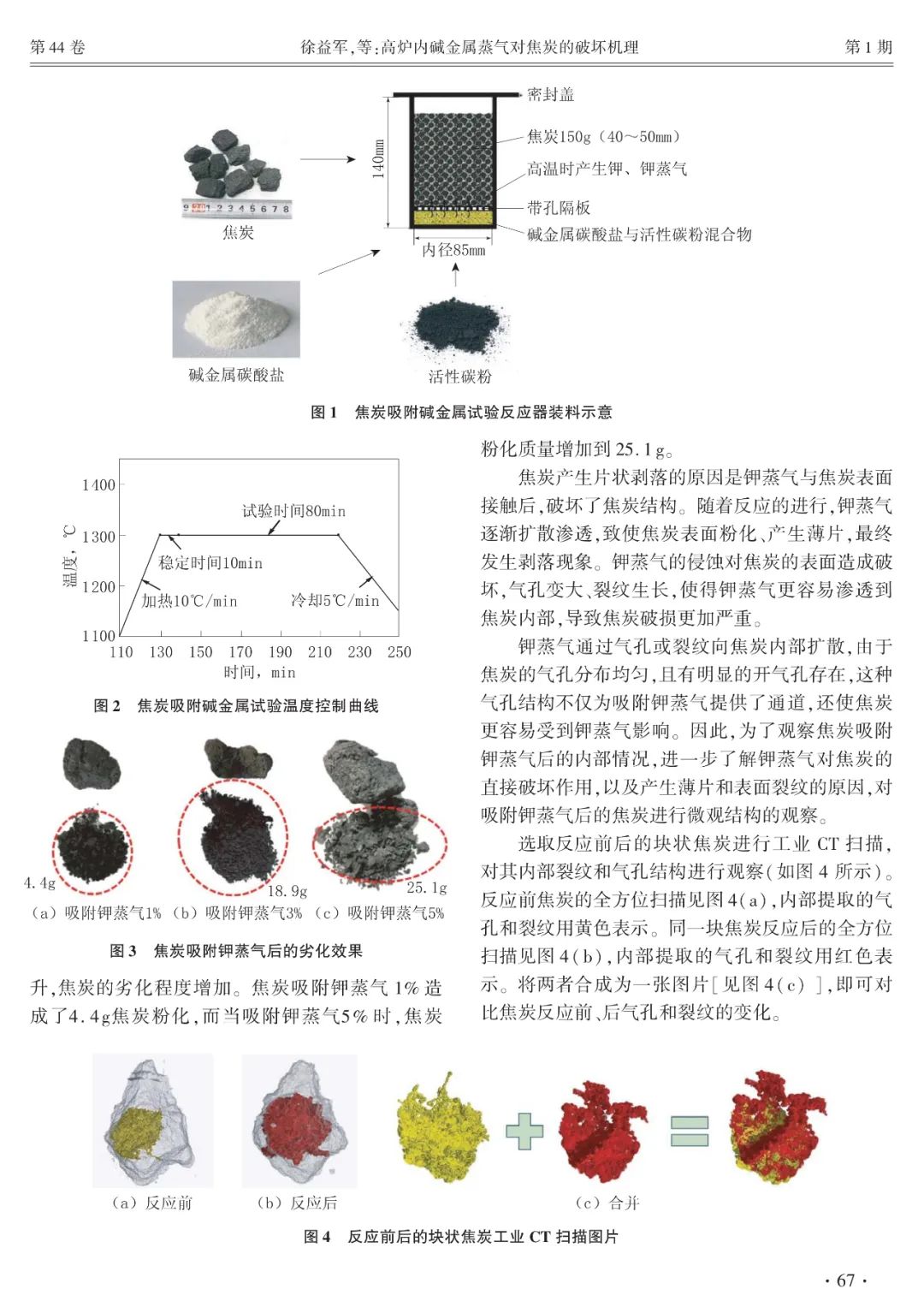

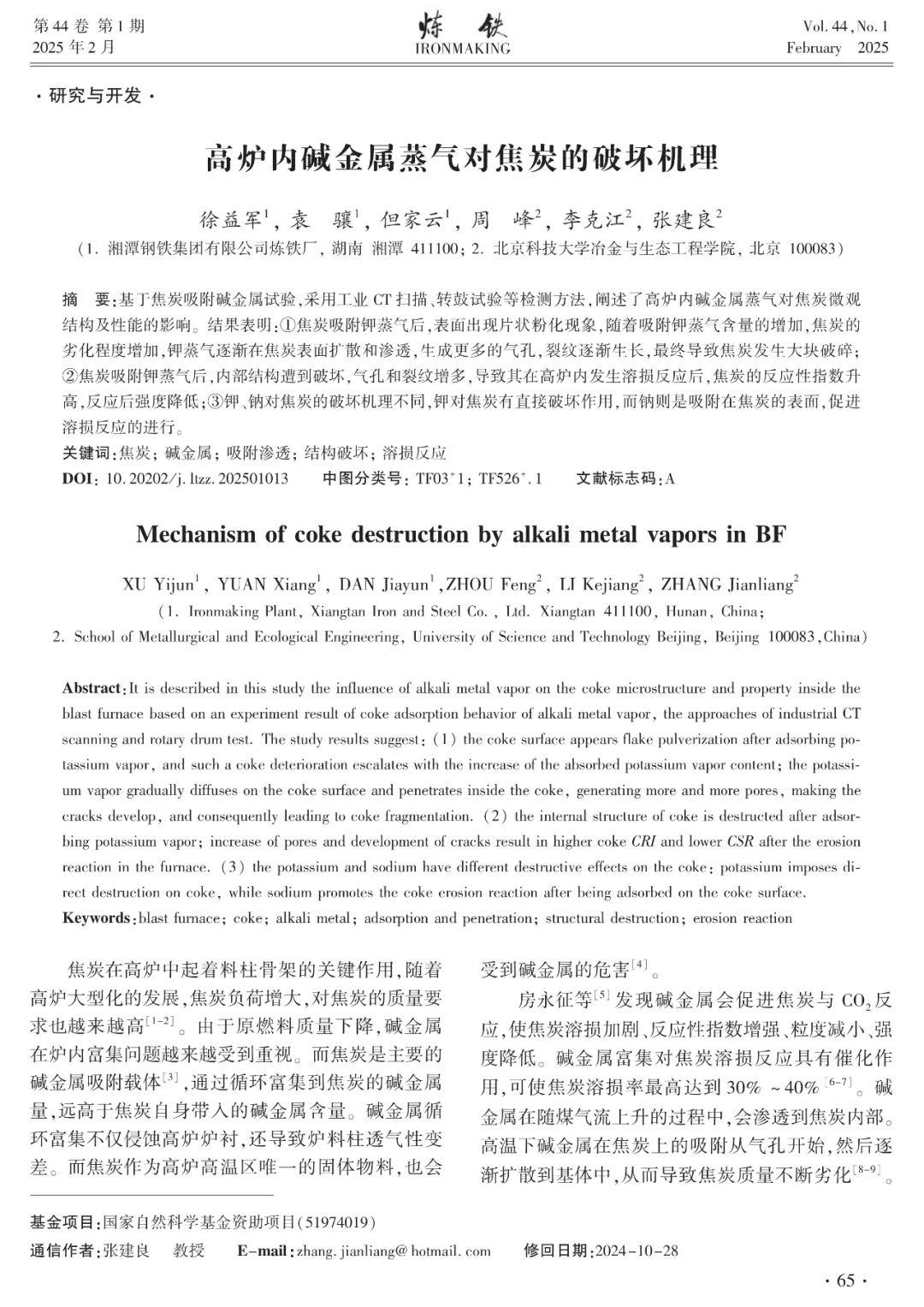

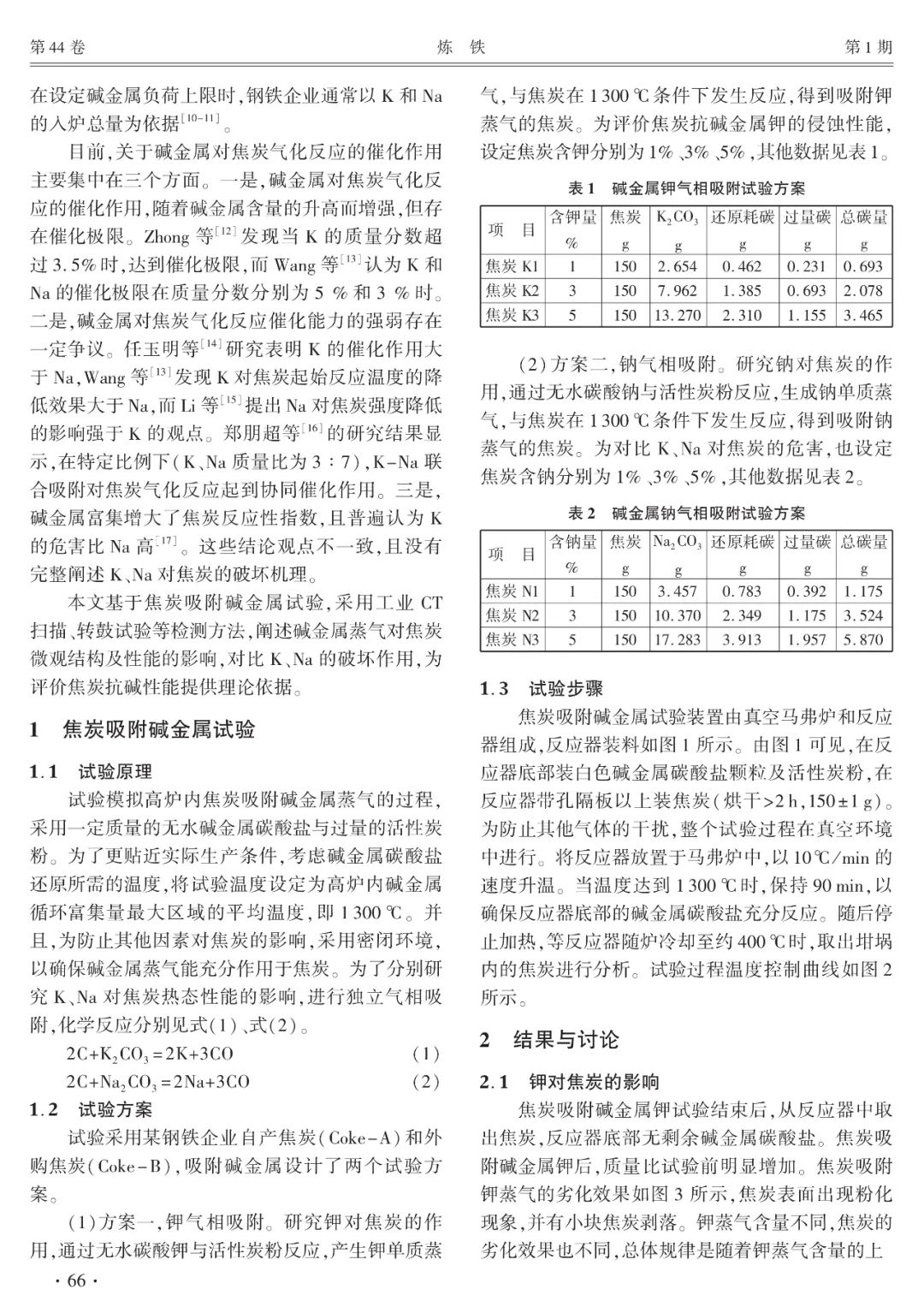

摘  要：基于焦炭吸附碱金属试验，采用工业CT扫描、转鼓试验等检测方法，阐述了高炉内碱金属蒸气对焦炭微观结构及性能的影响。结果表明：①焦炭吸附钾蒸气后，表面出现片状粉化现象，随着吸附钾蒸气含量的增加，焦炭的劣化程度增加，钾蒸气逐渐在焦炭表面扩散和渗透，生成更多的气孔，裂纹逐渐生长，最终导致焦炭发生大块破碎；②焦炭吸附钾蒸气后，内部结构遭到破坏，气孔和裂纹增多，导致其在高炉内发生溶损反应后，焦炭的反应性指数升高，反应后强度降低；③钾、钠对焦炭的破坏机理不同，钾对焦炭有直接破坏作用，而钠则是吸附在焦炭的表面，促进溶损反应的进行。

关键词：焦炭；碱金属；吸附渗透；结构破坏；溶损反应
