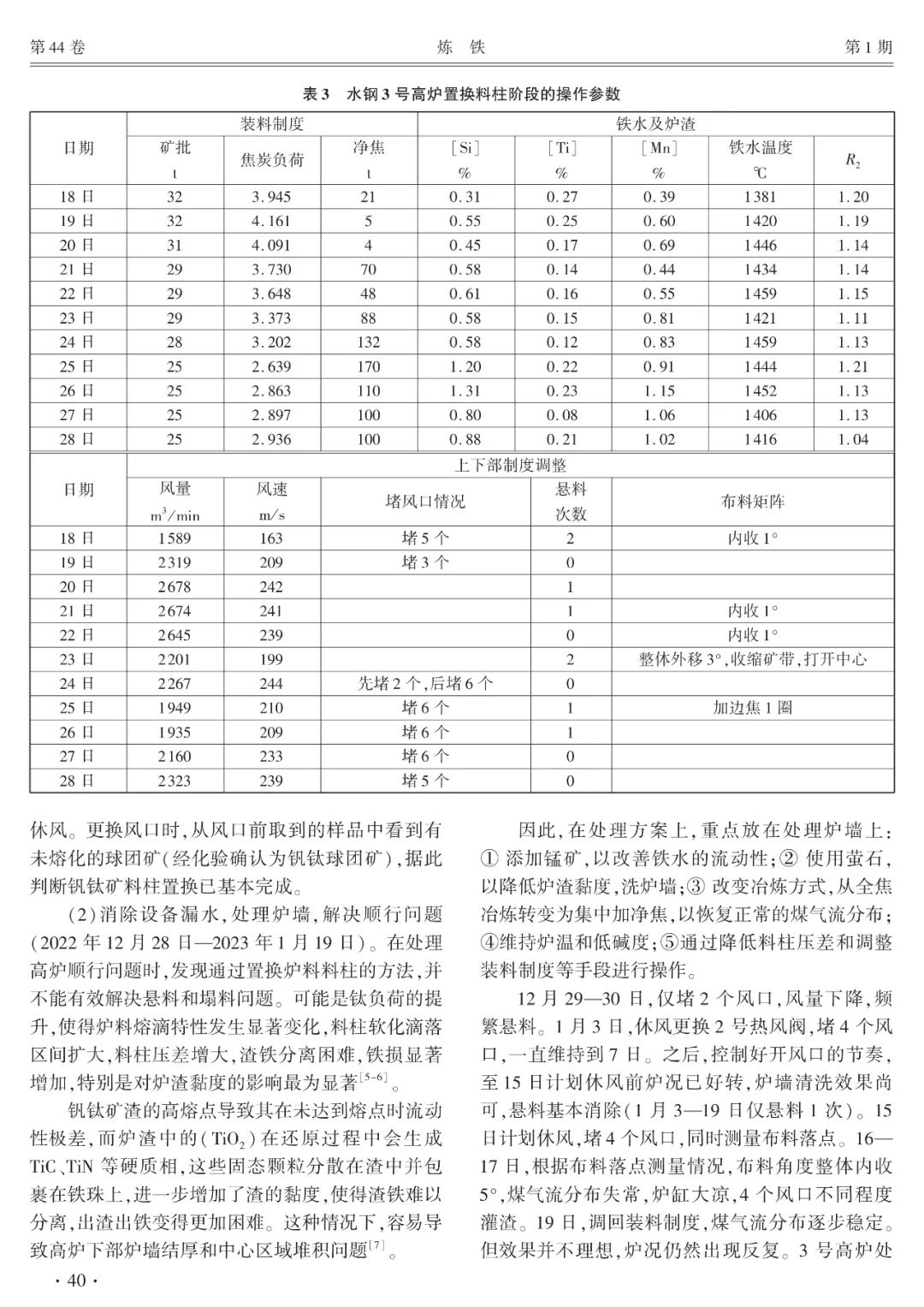

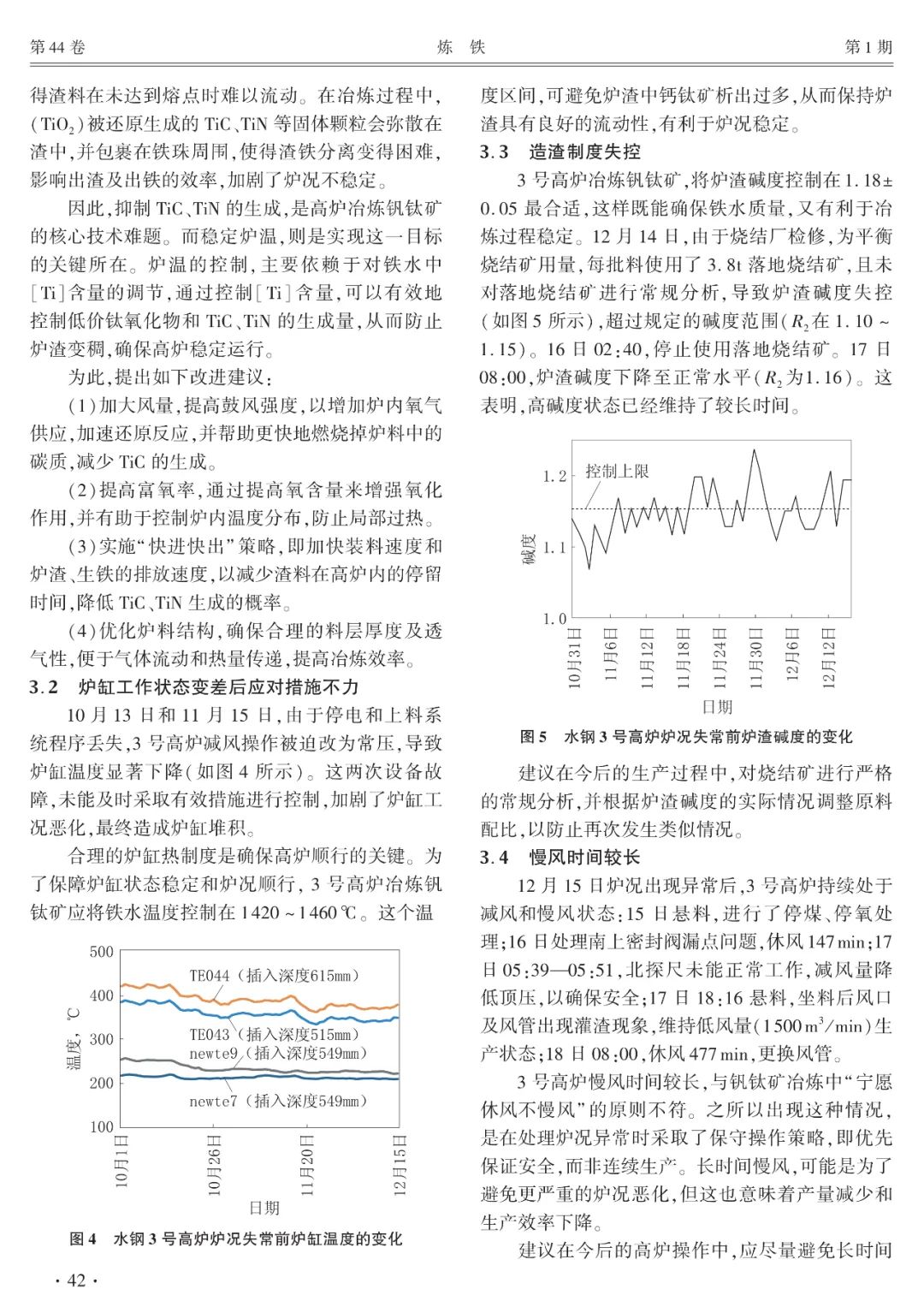

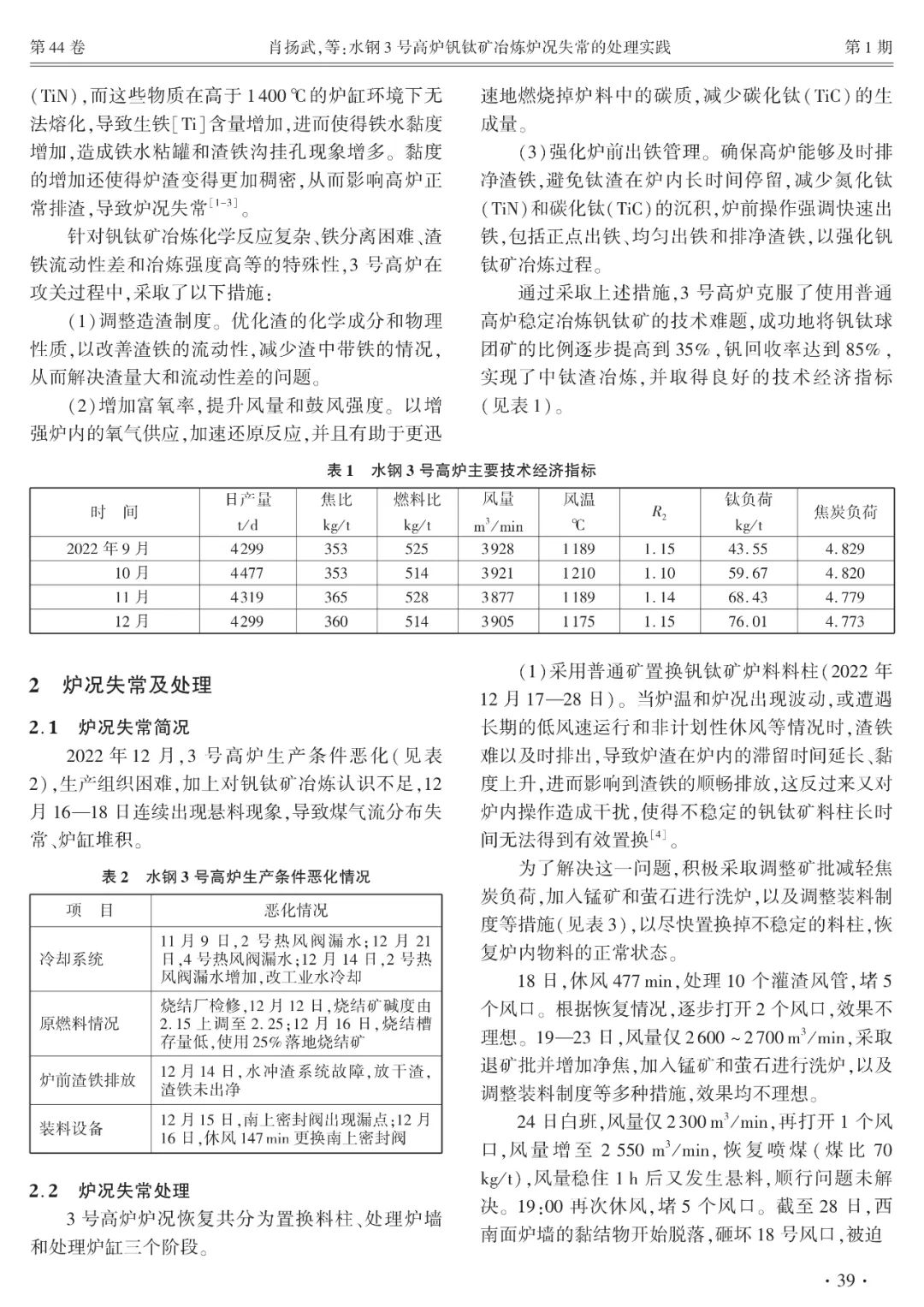

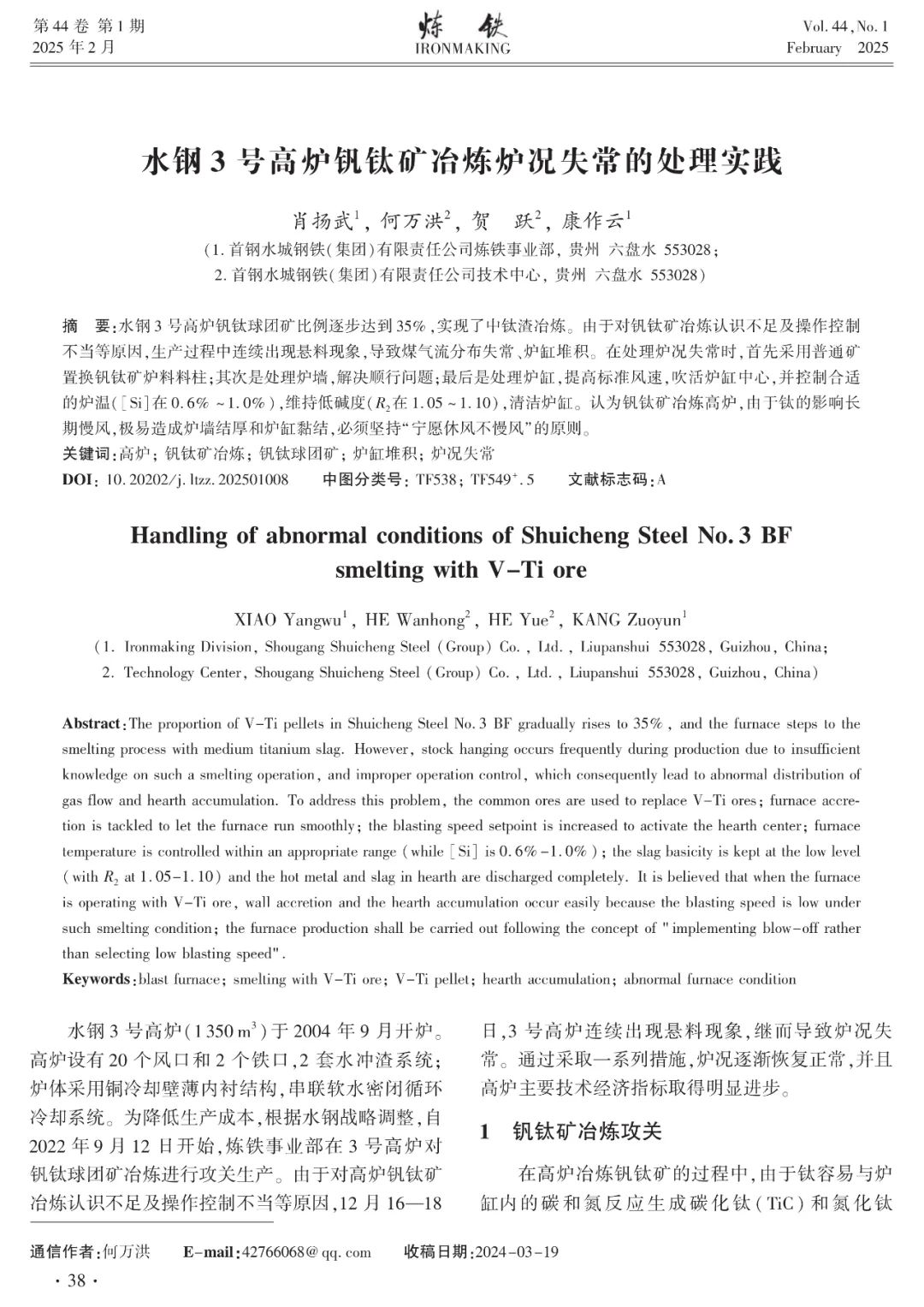

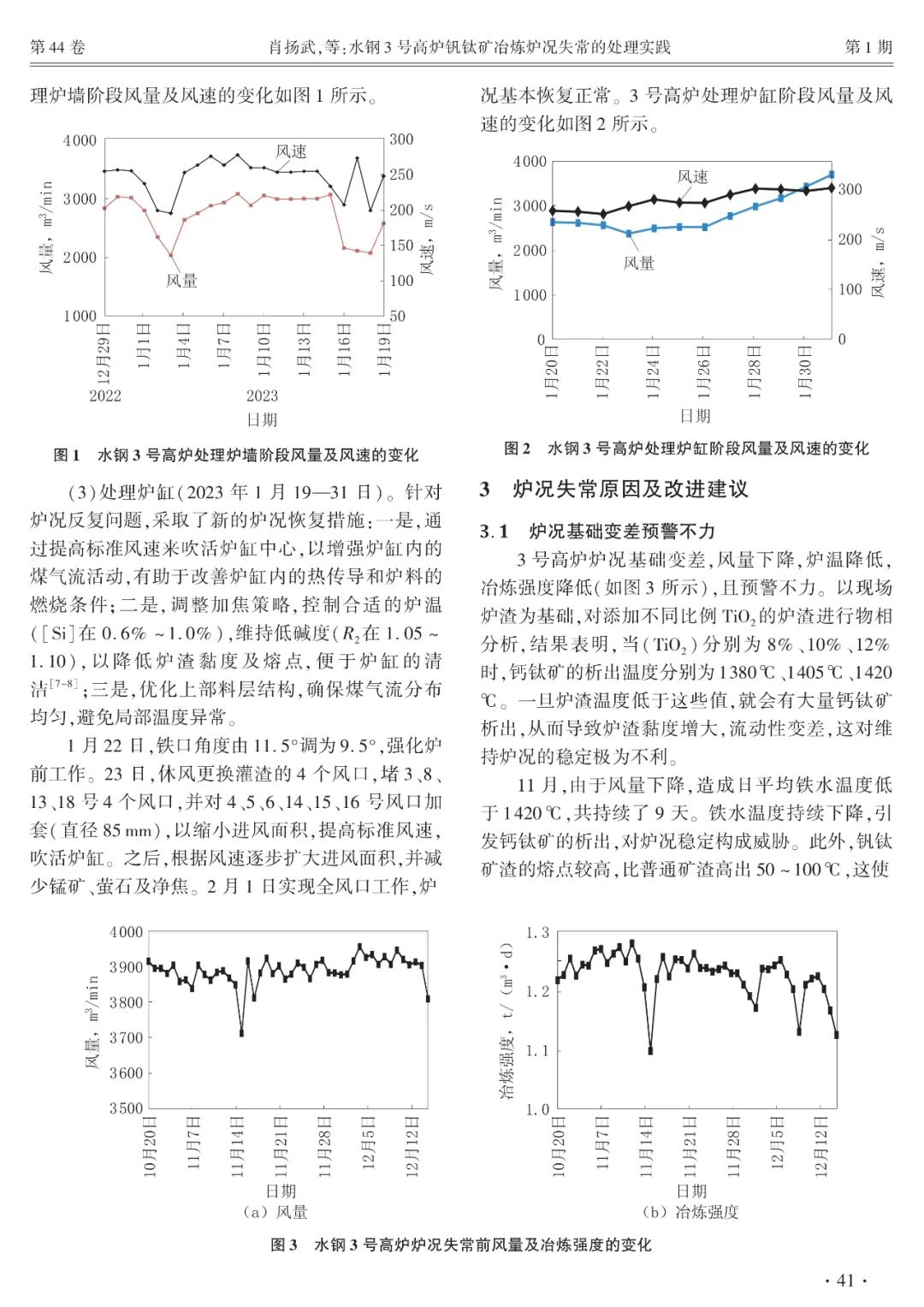

摘  要：水钢3号高炉钒钛球团矿比例逐步达到35%，实现了中钛渣冶炼。由于对钒钛矿冶炼认识不足及操作控制不当等原因，生产过程中连续出现悬料现象，导致煤气流分布失常、炉缸堆积。在处理炉况失常时，首先采用普通矿置换钒钛矿炉料料柱；其次是处理炉墙，解决顺行问题；最后是处理炉缸，提高标准风速，吹活炉缸中心，并控制合适的炉温（[Si]在0.6%~1.0%），维持低碱度(R₂在1.05~1.10），清洁炉缸。认为钒钛矿冶炼高炉，由于钛的影响长期慢风，极易造成炉墙结厚和炉缸黏结，必须坚持“宁愿休风不慢风”的原则。

关键词：高炉；钒钛矿冶炼；钒钛球团矿；炉缸堆积；炉况失常
