刘  斌  柏继光  任守同

（云南昆钢电子信息科技有限公司）

摘  要  昆钢办公区基础网络以及生活区光纤入户基础网络早已建设完成，在昆钢内部小区间已建成一个高速数据传输网络。利用现有昆钢办公区基础网络以及生活区光纤入户高速数据传输网络建设昆钢NGN可使昆钢客户能享受到传统语音交换网络无法体验的多媒体业务，响应国家“光进铜退”政策，有助于降低后期的建设和维护费用、提高网络资源使用效率。

关键词  NGN（下一代网络） 软交换  TCP/IP  IAD

1  前言

通讯网络发展的过程中， PSTN语音网络和IP数据网络分开建设，网络建设及维护费用较高，且无法满足客户宽窄带融合类业务的需求。IP技术飞速发展， 基于分组交换的数据网络以其开放的标准协议、良好的QOS保障、较高的带宽利用率等特点，为下一代NGN融合网络的建设提供了保障，基于软交换技术的NGN应运而生。

2  实施方案及技术要点

2.1 原理

昆钢NGN系统中软交换系统作为上端局，软交换系统主要完成新增昆钢小区PON语音用户的接入，同时将运营商的中继割接到软交换上，增加软交换到现有程控以及到现有昆钢彩铃平台的E1中继。现有昆钢程控端局用户的内部呼叫仍然由程控交换机J10处理，只有对于到局外运营商的呼叫时，才通过E1中继上呼到软交换系统转接出局。

昆钢NGN通过以下三种方式实现业务：

1）、直接由昆钢软交换控制设备提供PSTN基本业务、补充业务。

2）、通过与现有昆钢局域网互通，作为虚拟SSP，实现现有的传统智能业务。

3）、通过各种应用服务器，实现昆钢内部智能业务、多媒体业务、企业信息化业务、办公自动化业务及各种业务的组合及定制。

第三种业务提供方式为NGN所独有的业务提供方式，方便提供标准开放的API接口，与第三方厂家“应用服务器”配合使用，实现新业务的快速配置以及大规模部署，成本低廉，并具有良好业务扩展性。

昆钢电信采用的软交换设备有着强大的多协议适配能力，可以对各种各样的接入设备进行管理控制，并与PTSN网络保持良好的通信，充分兼容现有通信网络的作用。

昆钢NGN可统一管理TG、SG、AG、IAD、业务平台、数据网设备等，实现系统内所有设备的统一网管，保证网管维护安全可靠，对现有维护机制具有极佳适应性。

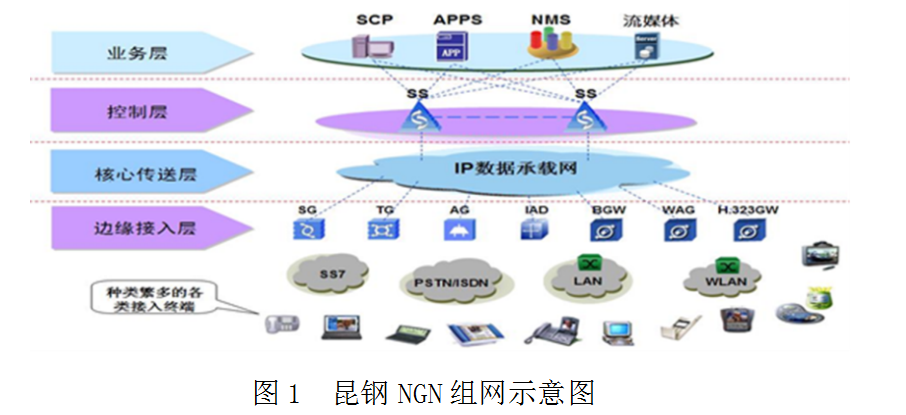

  昆钢NGN系统基于分组网络，能够提供语音、数据、多媒体等电信业务。利用多种宽窄带能力和QoS保证的传送技术；其业务相关功能与其传送技术相独立。昆钢电信采用NGN最大的优势在于NGN网络融合带来的运维成本降低。基于软交换体系的NGN网络，采用分层模型，整个网络主要分为四层：业务层、控制层、核心传送层、边缘接入层，见图1。

2.2  实施方案

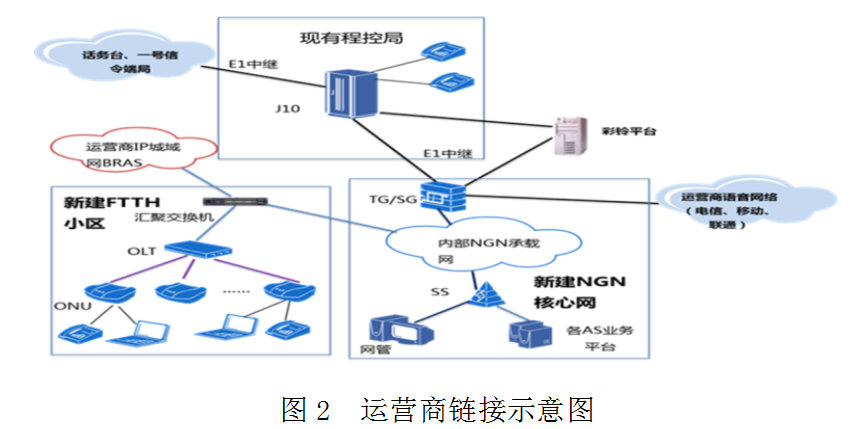

昆钢NGN系统采用上端模式，软交换设备统一出局到运营商，J10到运营商的出局呼叫也会通过软交换转接。昆钢原有程控交换机的E1数量配置，J10到TG的中继配置19个E1(J10直接利旧使用原有的接到运营商的那些E1资源即可)，加上到运营商出局19个E1，考虑到彩铃平台的E1，以及一部分预留，TG共配置50个E1。SS上面配置新建PON语音用户的license。方案充分利用了J10现有的中继资源，不需要扩容程控交换机的E1单板。见图2。

2.3 技术关键及难点

1）、软交换技术：软交换技术采用先进的分层式架构设计，基于TCP/IP技术，为向下一代的通讯网络演进提供了良好的基础；

2）、PUPSPV：上网业务采用PUPSPV（业务VLAN各不相同），其中包括IPTV VLAN、 VoIP VLAN、 ITMS VLAN等；

3）、统一通信系统：昆钢统一通信系统基于昆钢现有局域网并充分融合企业软交换和窄带交换通信网，实现多媒体统一通信业务。此业务基于SIP、H.248协议，以语音应用为主，以数据为辅，为用户提供良好通信业务体验。

3  方案实施效果

3.1  实施内容

1）、昆钢NGN硬件平台采用模块化的分布式设计结构，硬件模块和用户容量呈直线函数增加。核心软交换设备采用冗余备份机制，采用两台ZXSS10实施，其中一台作为核心软交换设备，另一台作为备份软交换设备，达到电信级可靠性要求。

2）、昆钢NGN的软件模块实现冗余备份，交换性能及可靠性大大提高，软件系统独立，升级时只需升级软件版本即可，避免了软件升级及硬件设备一起升级的尴尬局面。

3）、昆钢NGN尽可能的利用现有设备，增加设备利用率，利用已建成昆钢局域网中的交换设备接入IAD来实现普通电话接入或直使用IP电话接入，利用昆钢小区FTTH改造时已建成的光纤网络，只需在ONU修改部分设置即可实现普通电话接入，不需要再去购买IP电话。

4）、昆钢语音用户根据接入设备情况分为五类：第一类，使用宽带的居民小区用户接入，以电信、移动、联通三家运营商ONU设备作为接入点，再由OLT设备实现到软交换设备的连接，利用软交换出局；第二类，未使用宽带的居民小区新用户接入，在新村、和谐家园、860分局、官庄等几个机房设置AG，再根据各小区用户数量，在AG设备设置一定数量的板卡，由AG连接软交换设备，再由软交换设备出局；第三类，原有程控交换用户，由程控交换设备接入软交换，再由软交换设备出局；第四类，昆钢办公用户，昆钢局域网早已建设完成，只需在局域网利用IAD设备即可实现1-128用户的接入，由昆钢局域网核心交换机连接至软交换设备，利用防火墙技术实现访问控制，保证软交换设备安全；第五类，分散在各地州的昆钢的分公司用户，数据专线早已建成，局域网早已接入昆钢局域网，利用IAD设备接入即可，情况跟第四类相似。

3.1  实施效果

NGN系统建设，使广大昆钢客户享受到了各种各样的传统语音交换网络无法体验的多媒体业务，并大大降低后期的建设和维护费用;昆钢NGN系统基于分组交换技术，利用昆钢现有局域网，在确保语音业务有效传输的同时，提升昆钢局域网的带宽利用率；较于电路中继和数据承载网独立建设的建网模式，大幅降低了承载部分的建网和维护费用；融合接入新技术的引入，较大降低了接入层建网费用：软交换技术将接入及控制中分开进行，独立建设，避免了宽带接入设备与窄带接入设备分开建设的高建设费用高维护费用的叠加。目前昆钢本部部分区域、昆钢生活区、昆明焦化制气厂、师宗煤焦化、红钢铁运、玉钢铁运已经建成并实现接入。

4  结束语

市场竞争日益激烈、网络技术持续发展，昆钢电信通过部署基于软交换技术的NGN系统提高了管理及服务水平，满足了昆钢客户的通讯需求同时提供了丰富的业务及附加功能，并与昆钢信息化、昆钢办公自动化等系统有机结合起来，进一步提高昆钢电信自身的核心竞争力，降低昆钢电信维护费用。

5  参考文献

[1] 徐亚宏、黄佩伟,《PSTN与NGN网络信令交互》.2005.

[2] 徐建峰、夏可为,《中国下一代IP骨干网》.2005.

[3] 陈晓东、查静,《NGN下一代网络》.2001.
